تشخیص صدای خودرو میتواند اولین سرنخ یک ایراد باشد، اما صدا به‌تنهایی معمولاً برای تعیین قطعه معیوب کافی نیست. محل صدا، زمان ایجاد، دمای خودرو، دور موتور، سرعت، وضعیت فرمان و شرایط ترمز باید کنار هم ثبت شوند تا دامنه علت‌ها محدود شود.
این راهنما کمک میکند صداهای رایج موتور، گیربکس، فرمان، تعلیق، ترمز و تجهیزات جانبی را بهتر توصیف کنید، موارد نیازمند توقف را بشناسید و بدانید چه زمانی بررسی تکمیلی لازم است.
پیش از بررسی صدا چه اطلاعاتی ثبت کنیم؟
- صدا در حالت سرد ایجاد می‌شود یا پس از گرم‌شدن؟
- درجا شنیده می‌شود یا فقط هنگام حرکت؟
- با افزایش دور موتور بیشتر می‌شود یا با سرعت خودرو؟
- هنگام چرخاندن فرمان، ترمز، عبور از ناهمواری یا تعویض دنده رخ می‌دهد؟
- صدا از جلو، عقب، یک سمت خودرو یا زیر اتاق شنیده می‌شود؟
- همراه صدا، چراغ هشدار، لرزش، افت توان، بو یا افزایش دما وجود دارد؟
ثبت یک فایل صوتی یا ویدئوی کوتاه میتواند مفید باشد، اما ضبط تلفن همراه جهت و شدت واقعی صدا را همیشه دقیق منتقل نمی‌کند.
پروتکل ثبت صدا؛ محل، ریتم، شرایط و تغییر را جدا کنید
عبارت‌هایی مانند «ماشین صدا می‌دهد» یا «گیربکس زوزه دارد» برای تشخیص کافی نیستند. ابتدا باید صدا بدون تفسیر ثبت شود و سپس رابطه آن با دور موتور، سرعت، دنده، بار، فرمان، ترمز و دما بررسی شود.
| محور ثبت | پرسش قابل مشاهده | نمونه گزارش دقیق |
|---|---|---|
| محل تقریبی | جلو، عقب، چپ، راست، زیر خودرو یا داخل کابین؟ | «صدا از سمت جلوی چپ شنیده شد؛ محل قطعی نیست» |
| ریتم | پیوسته، ضربه‌ای، دورهای یا تصادفی است؟ | «با هر دور چرخ تکرار می‌شود» |
| شرط شروع | استارت، دور آرام، شتاب، رهاکردن گاز، پیچ یا ترمز؟ | «فقط هنگام انتخاب R پس از توقف کامل رخ داد» |
| وابستگی | با دور موتور تغییر میکند یا سرعت خودرو؟ | «در حالت توقف با افزایش دور بیشتر شد» |
| دما | سرد، نیمه‌گرم یا در دمای کاری؟ | «پس از گرم‌شدن کاهش یافت اما حذف نشد» |
| شدت و تغییر | ثابت است یا سریع شدیدتر می‌شود؟ | «پس از چند دقیقه رانندگی شدت بیشتر شد» |
ثبت شرایط به کارشناس کمک میکند آزمون را تکرار کند، اما هیچ فایل صوتی یا توصیف از راه دور جای بازدید فیزیکی و آزمون ایمن را نمی‌گیرد.
آیا صدا با دور موتور تغییر میکند یا با سرعت خودرو؟
این تفکیک یکی از مهم‌ترین سرنخ‌هاست. اگر خودرو متوقف است و با افزایش آرام دور موتور صدا تغییر میکند، موتور، تسمه و متعلقات در اولویت بررسی قرار می‌گیرند. اگر صدا فقط هنگام حرکت و متناسب با سرعت تغییر میکند، چرخ، تایر، بلبرینگ و انتقال قدرت اهمیت بیشتری دارند. این قاعده قطعی نیست و نتیجه باید با بازدید تطبیق داده شود.
| الگوی تغییر صدا | بخش‌های محتمل برای بررسی | کنترل تکمیلی |
|---|---|---|
| همراه دور موتور در حالت توقف | موتور، تسمه، پولی و متعلقات | دمای موتور، بار کولر و چراغ هشدار |
| همراه سرعت خودرو | تایر، بلبرینگ، چرخ و انتقال قدرت | سطح مسیر، فشار باد و تغییر صدا در پیچ ملایم |
| فقط هنگام ترمز | لنت، دیسک، کالیپر و اجزای ترمز | حس پدال، لرزش و چراغ‌های هشدار |
| فقط روی ناهمواری | تعلیق، بوش، سیبک، اتصالات و وسایل آزاد | سمت صدا، بار خودرو و بازدید روی جک |
| هنگام انتخاب یا تعویض دنده | پایه‌ها، کلاچ، گیربکس و انتقال قدرت | دمای گیربکس، شیب و تأخیر در درگیری |
چه صداهایی نیازمند توقف و بررسی فوری‌اند؟
اگر صدای شدید و ناگهانی همراه با افت فشار روغن، افزایش دمای موتور، اختلال ترمز، لرزش شدید فرمان، بوی سوخت یا دود غیرعادی ایجاد شد، ادامه رانندگی میتواند ریسک را افزایش دهد. خودرو را در محل امن متوقف کنید، موتور را در صورت لزوم خاموش کنید و برای انتقال یا بررسی تخصصی اقدام کنید.
بازکردن درِ سیستم خنک‌کاری در حالت داغ یا رفتن زیر خودرویی که فقط با جک اضطراری بالا رفته است ایمن نیست.
جدول سریع صداهای رایج خودرو
| نوع صدا | شرایط معمول ایجاد | بخش‌های نیازمند بررسی |
|---|---|---|
| تقتق با دور موتور | درجا یا هنگام گازدادن | روغنکاری، متعلقات و اجزای موتور |
| کوبش سنگین | زیر بار یا شتاب‌گیری | احتراق، موتور و متعلقات |
| جیغ یا سوت | استارت، گازدادن یا روشن‌کردن کولر | تسمه، هرزگرد، نشتی هوا و متعلقات |
| کلیک در پیچ | فرمان چرخیده و شروع حرکت | پلوس و اتصالات چرخ |
| هوم یا زوزه با سرعت | افزایش هم‌زمان با سرعت خودرو | لاستیک، بلبرینگ چرخ و انتقال قدرت |
| تقه روی دست‌انداز | ناهمواری یا تغییر بار | تعلیق، بوش‌ها و اتصالات |
| سایش هنگام ترمز | با فشردن پدال ترمز | لنت، دیسک و قطعات ترمز |
| زوزه یا ضربه گیربکس | درگیری یا تعویض دنده | روغن، کلاچ و اجزای انتقال قدرت |
این جدول فقط مسیر اولیه بررسی را نشان می‌دهد. یک صدا میتواند چند منشأ داشته باشد و تشخیص نهایی به مشاهده و آزمون نیاز دارد.
تفکیک آزمون در توقف و حرکت
| صدا در چه حالتی رخ می‌دهد؟ | سامانههای محتمل برای بررسی | آزمون کم‌خطر بعدی | محدودیت |
|---|---|---|---|
| توقف و دور آرام | موتور، متعلقات، اگزوز، پایه‌ها و تهویه | ثبت سرد و گرم، خاموش و روشن‌کردن مصرف‌کننده مجاز | محل صدا ممکن است از مسیر بدنه منتقل شود |
| توقف با انتخاب D یا R | پایه‌ها، درگیری گیربکس و بار موتور | فقط با ترمز و شرایط ایمن، بدون گازدادن غیرضروری | تقه به‌تنهایی نوع خرابی را مشخص نمی‌کند |
| حرکت و وابسته به سرعت | چرخ، لاستیک، بلبرینگ، پلوس، دیفرانسیل و انتقال قدرت | مقایسه مسیر صاف، پیچ ملایم و رهاکردن گاز | آزمون نباید با سرعت یا مانور خطرناک انجام شود |
| حرکت و وابسته به دور یا دنده | موتور، کلاچ، گیربکس و اجزای انتقال | ثبت دنده، دور، بار و دمای گیربکس | داده دیاگ باید کنار رفتار واقعی تفسیر شود |
| فقط ترمز یا دست‌انداز | ترمز، تعلیق، اتصالات و قطعات آزاد | توقف کنترل‌شده یا عبور آرام در مسیر امن | تکرار شدید صدا میتواند ایمنی را به خطر اندازد |
ماتریس شرایط ایجاد صدا؛ چه چیزی را به کارشناس بگوییم؟
به‌جای توصیف کلی «ماشین صدا می‌دهد»، موقعیت تکرار صدا را ثبت کنید. این اطلاعات از تعویض آزمایشی قطعات و نتیجه‌گیری عجولانه جلوگیری میکند.
- شروع حرکت: میزان چرخش فرمان، شیب، دنده و سرد یا گرم‌بودن خودرو؛
- شتاب‌گیری: محدوده دور موتور، شدت فشار پدال و وجود افت توان؛
- رهاکردن گاز: سرعت، دنده و تغییر صدا هنگام باربرداری؛
- ترمز: سرعت تقریبی، فشار ملایم یا معمول پدال و وجود لرزش؛
- پیچیدن: جهت پیچ، شعاع حرکت و تکرار کلیک یا زوزه؛
- ناهمواری: یک چرخ یا هر دو چرخ، سمت صدا و بار سرنشین یا صندوق.
صداهای موتور چه معنایی میتوانند داشته باشند؟
تقتق منظم از بالای موتور
تقتق متناسب با دور موتور ممکن است با سطح یا فشار روغن، اجزای سوپاپ، انژکتورها یا متعلقات مرتبط باشد. بعضی موتورهای سالم نیز صدای عملکرد مشخصی دارند. شدت، زمان ایجاد و تفاوت آن با صدای معمول همان مدل اهمیت دارد.
کوبش سنگین هنگام شتاب‌گیری
کوبش زیر بار میتواند با کیفیت سوخت، احتراق، دمای موتور یا اجزای مکانیکی مرتبط باشد. اگر صدا شدید است یا با چراغ هشدار و افت توان همراه شده، فشار آوردن به موتور مناسب نیست.
صدای سوت با افزایش دور موتور
سوت میتواند از نشتی هوا، شیلنگ‌ها، تسمه یا متعلقات دوار ایجاد شود. در خودروهای مجهز به توربوشارژر نیز باید صدای معمول سیستم از صدای تازه و غیرعادی تفکیک شود.

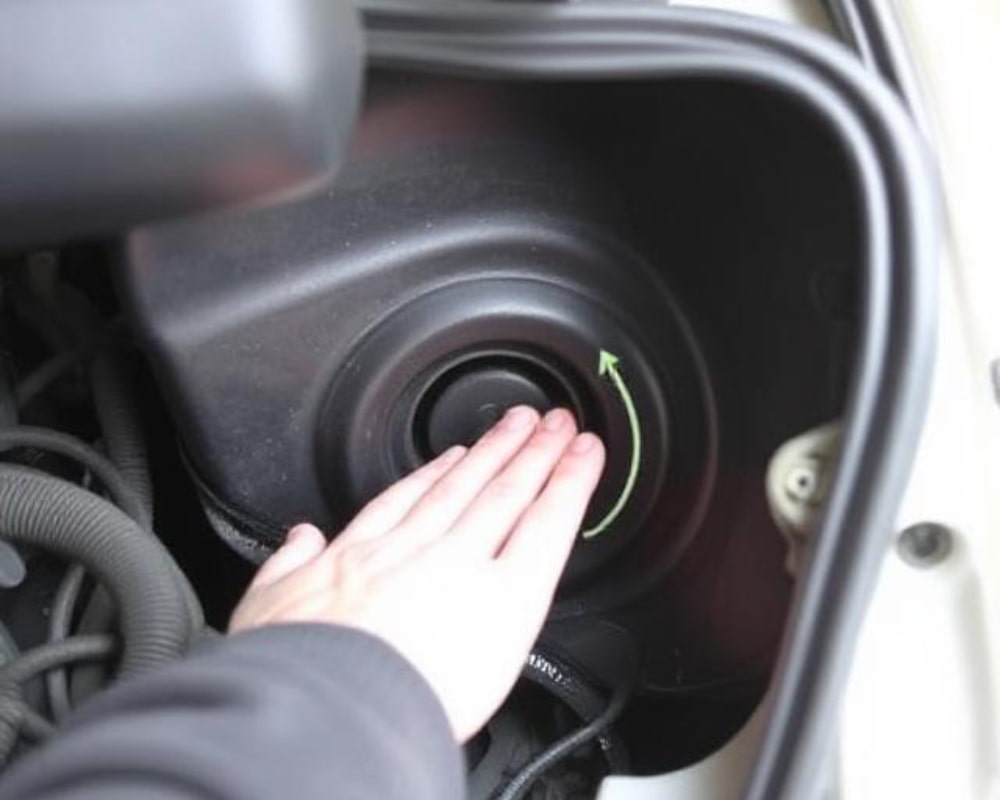

صدای هیس یا جلزولز زیر کاپوت
هیس ممکن است از خروج هوا، بخار یا نشتی مایع باشد. صدای جلزولز پس از خاموش‌کردن خودرو میتواند با تماس مایع با سطح داغ مرتبط باشد. تا خنک‌شدن خودرو از تماس با قطعات داغ یا بازکردن درِ مخزن تحت فشار خودداری کنید.
صدای تسمه و متعلقات موتور
جیغ کوتاه هنگام استارت، چرخاندن فرمان یا روشن‌کردن کولر میتواند با تسمه، کشش آن، هرزگرد، پولی یا بار متعلقات ارتباط داشته باشد. پاشیدن مواد روان‌کننده روی تسمه راه تشخیص یا تعمیر مطمئن نیست و ممکن است وضعیت را بدتر کند.
صدای استارت و لحظه روشن‌شدن
تک‌کلیک بدون چرخش موتور
این وضعیت میتواند با باتری، اتصالات، رله یا استارت مرتبط باشد. قبل از تعویض قطعه باید ولتاژ، افت ولتاژ اتصالات و وضعیت شارژ بررسی شود.
سایش یا خلاص‌چرخیدن استارت
صدای سایش یا چرخش بدون درگیری مناسب نیاز به بررسی استارت و مجموعه درگیری آن دارد. تکرار طولانی استارت میتواند به باتری و قطعات مربوط فشار وارد کند.
صدای گیربکس را بر اساس نوع مجموعه و مرحله حرکت بررسی کنید
نام تجاری گیربکس برای نتیجه کافی نیست. در کارشناسی باید نوع مجموعه، دمای اولیه، زمان درگیری، شرایط تعویض، سرعت و بار ثبت شوند. صدا ممکن است از خود گیربکس، مبدل گشتاور، کلاچ، پلوس، دیفرانسیل، پایه یا حتی لاستیک منتقل شود.
| نوع سامانه | شرایط مهم آزمون | نشانه نیازمند تطبیق | چه چیزی را ثابت نمی‌کند؟ |
|---|---|---|---|
| AT مبدل گشتاور | درگیری P/R/D، تعویض سرد و گرم، رهاکردن گاز | تأخیر، ضربه، زوزه یا لرزش زیر بار | وجود یک تقه علت داخلی گیربکس را قطعی نمی‌کند |
| CVT | شروع حرکت، افزایش یکنواخت بار و تغییر دما | زوزه تازه، لرزش، مکث یا تغییر دور ناسازگار | صدای یکنواخت ذاتی در همه مدل‌ها خرابی نیست |
| DCT | خزش، شروع حرکت، تعویض سبک و پس از گرم‌شدن | تقتق، لرزش تکرارشونده یا تأخیر درگیرشدن | رفتار یک بار بدون تکرار، قطعه معیوب را مشخص نمی‌کند |
| AMT | فرمان تعویض، رهاشدن کلاچ و شیب مجاز | صدای عملگر، ضربه یا مکث خارج از الگوی همان خودرو | حس تعویض متفاوت آن را نباید با AT مقایسه کرد |
| دستی | کلاچ گرفته و رها، دنده‌های مختلف و بار | صدای بلبرینگ، زوزه دنده، تقه یا لرزش | صدا فقط از دیسک و صفحه نیست؛ انتقال و پایه نیز مطرح‌اند |
راهنمای تفاوت گیربکس دستی و اتوماتیک ساختار پایه را توضیح می‌دهد و صفحه دیاگ خودرو پیش از خرید محدودیت تفسیر کد و داده زنده را مشخص میکند.
پروتکل سرد و گرم برای صدای گیربکس
- دمای اولیه و اینکه خودرو پیش از حضور حرکت کرده است ثبت شود.
- پیش از حرکت، نشتی قابل‌مشاهده، چراغ هشدار و صدای دور آرام بررسی شود.
- درگیری دنده فقط در توقف کامل، با ترمز و بدون تکرار آزاردهنده انجام شود.
- شروع حرکت و تعویض‌های سبک در مسیر امن ثبت شوند؛ شتاب شدید برای تولید صدا مجاز نیست.
- پس از رسیدن به دمای کاری، همان شرایط قابل تکرار دوباره مقایسه شوند.
- اسکن واحد گیربکس و دادههای قابل‌دسترسی کنار صدا و رفتار نوشته شوند.
چه زمانی آزمون گیربکس باید متوقف شود؟
صدای شدید فلزی، ازبین‌رفتن درگیری، لغزش محسوس، بوی سوختگی، نشتی فعال، هشدار دما یا حرکت غیرقابل‌پیش‌بینی از مواردی هستند که ادامه آزمون را ناموجه می‌کنند. این نشانه‌ها علت قطعی را مشخص نمی‌کنند، اما برای تعویق تصمیم مالی و بررسی در محل مجهز کافی‌اند.
صداهای گیربکس و انتقال قدرت
تقه هنگام انتخاب دنده
در خودرو اتوماتیک، تأخیر یا ضربه در درگیری میتواند با روغن، پایه‌ها، برنامه کنترلی یا اجزای داخلی مرتبط باشد. شدت ضربه، دمای گیربکس و شیب محل باید ثبت شود. در گیربکس دستی نیز لقی انتقال قدرت و وضعیت کلاچ اهمیت دارد.

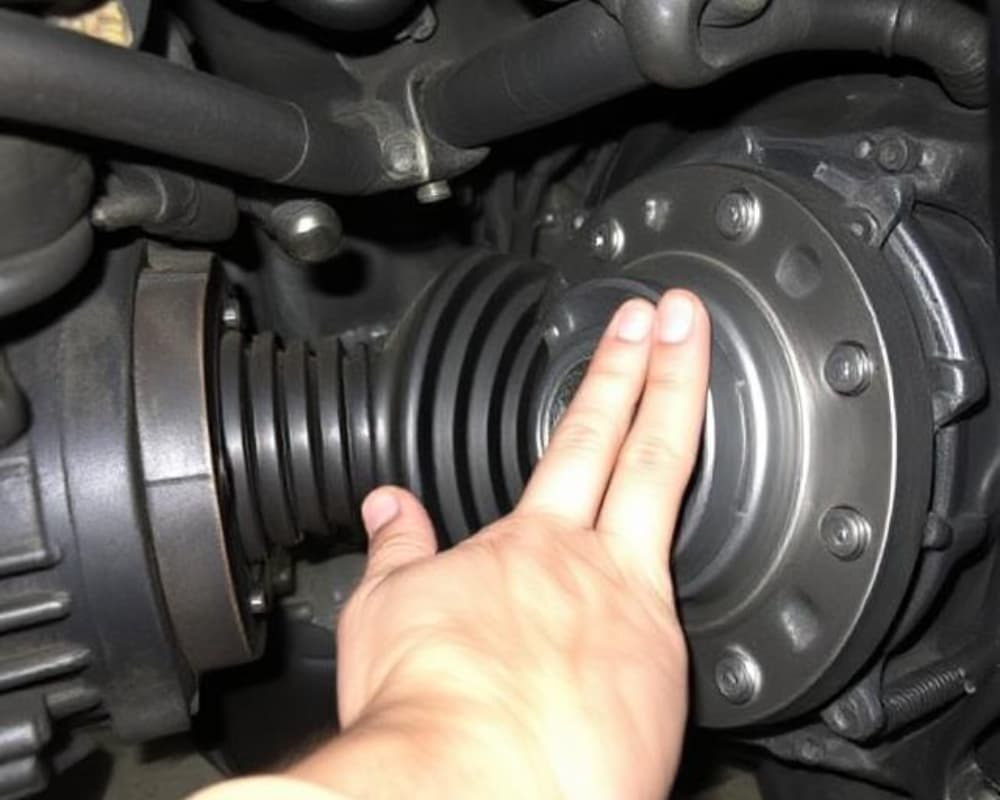

زوزه متناسب با سرعت یا دنده
اگر زوزه با سرعت خودرو تغییر میکند، بلبرینگ چرخ، لاستیک، دیفرانسیل و بخش‌های انتقال قدرت در دامنه بررسی قرار می‌گیرند. اگر صدا با یک دنده خاص تغییر کند، مسیر بررسی متفاوت می‌شود.
برای شناخت بهتر تفاوت ساختارها، مقاله گیربکس دستی یا اتوماتیک را ببینید.
صداهای فرمان و پلوس
کلیک‌کلیک در پیچ و شروع حرکت
کلیک تکرارشونده هنگام پیچیدن میتواند با سرپلوس یا اتصالات چرخ مرتبط باشد. پارگی گردگیر و خروج گریس نیز باید بررسی شود. محل دقیق صدا و سمتی که فرمان چرخیده به تشخیص کمک میکند.
ناله یا زوزه هنگام چرخاندن فرمان
در سیستم‌های هیدرولیک، سطح مایع، نشتی و پمپ بررسی میشوند. در فرمان برقی، منبع صدا و خطاهای سامانه اهمیت دارد. نگه‌داشتن فرمان در انتهای مسیر برای مدت طولانی روش مناسبی برای آزمایش نیست.
صداهای تعلیق و جلوبندی

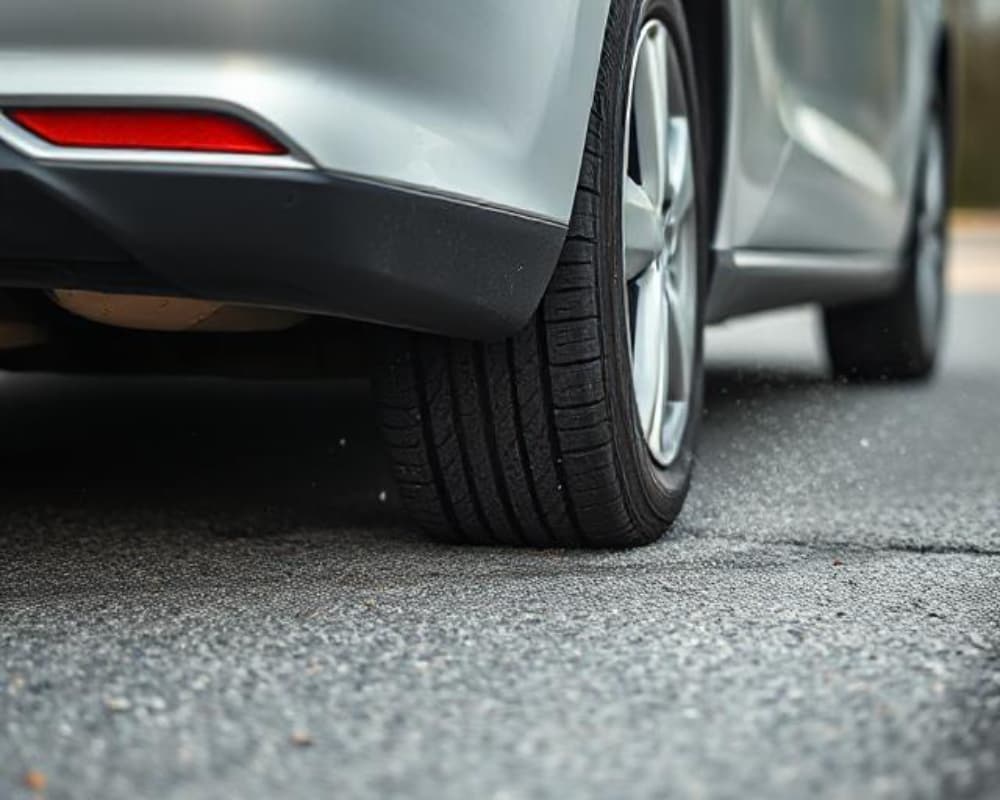

تقه روی دست‌انداز
تقه میتواند از بوش‌ها، سیبک، میل تعادل، کمک‌فنر، پایه‌ها یا حتی قطعات شل داخل صندوق ایجاد شود. ابتدا وسایل آزاد حذف شوند و سپس صدا در شرایط کنترل‌شده تکرار شود.
جیرجیر در حرکت آرام
جیرجیر ممکن است با بوش‌های لاستیکی، اتصالات، ترمز یا بخش‌های داخلی اتاق مرتبط باشد. بار خودرو، رطوبت هوا و دما میتواند شدت صدا را تغییر دهد.
برای آشنایی با اجزای این بخش، راهنمای سیستم تعلیق خودرو را بخوانید.
چرا محل شنیده‌شدن صدا همیشه محل خرابی نیست؟
بدنه، ساب‌فریم، پایه‌ها، شفت و اجزای متصل میتوانند ارتعاش را منتقل کنند. صدایی که در کابین یا یک سمت شنیده می‌شود ممکن است در نقطه دیگری تولید شده باشد. به همین دلیل نتیجه باید از مقایسه شرایط و بازدید نزدیک ساخته شود، نه فقط جهت اشاره راننده.
| صدا یا حس | منابعی که باید با هم مقایسه شوند |
|---|---|
| زوزه وابسته به سرعت | لاستیک، بلبرینگ، دیفرانسیل و گیربکس |
| تقه شروع حرکت | پایه موتور و گیربکس، پلوس، لقی انتقال و درگیری گیربکس |
| لرزش زیر بار | احتراق موتور، پایه‌ها، پلوس، چرخ و مجموعه انتقال |
| صدای دست‌انداز | تعلیق، ترمز، اگزوز، قاب زیرین و بار داخل خودرو |
برای تفکیک چرخ و جلوبندی، صفحه سیستم تعلیق و جلوبندی خودرو و برای بررسی یکپارچه موتور و انتقال، راهنمای کارشناسی فنی خودرو را ببینید.
صدای بلبرینگ چرخ و لاستیک
هوم یا زوزه‌ای که با سرعت بیشتر می‌شود میتواند از بلبرینگ یا الگوی ساییدگی لاستیک باشد. تغییر صدا در پیچ‌های ملایم سرنخ ایجاد میکند، اما مانور ناگهانی در مسیر عمومی ایمن نیست. وضعیت آج، فشار باد و لقی چرخ باید جداگانه بررسی شوند.
صداهای ترمز
جیغ یا سوت ترمز
سوت میتواند با جنس لنت، آلودگی، سطح دیسک یا شرایط محیطی مرتبط باشد. اگر صدا مداوم است یا عملکرد ترمز تغییر کرده، بازدید قطعات لازم است.
صدای سایش فلزی
سایش فلزی هنگام ترمز میتواند نشانه تماس قطعات باشد و نباید نادیده گرفته شود. ادامه رانندگی ممکن است دامنه تعمیر را بیشتر کند. ضخامت و وضعیت قطعات باید در محل ایمن بررسی شوند.
تفاوت صدای موتور سرد و گرم چه سرنخی می‌دهد؟
| الگوی تغییر | برداشت محتاطانه | بررسی بعدی |
|---|---|---|
| فقط چند لحظه نخست استارت | شرایط روغن‌رسانی، عملگر یا قطعه وابسته به شروع کار مطرح است | مدت، دما، نوع صدا و سابقه سرویس ثبت شود |
| با گرم‌شدن بیشتر می‌شود | انبساط، افت فشار، تغییر لقی یا سیال ممکن است نقش داشته باشد | دما و محل صدا با داده فنی تطبیق شود |
| سرد و گرم ثابت است | قطعه چرخان، بدنه یا مسیر انتقال ارتعاش مطرح است | وابستگی به دور، سرعت و بار بررسی شود |
| پس از رانندگی ظاهر می‌شود | گرم‌شدن گیربکس، ترمز، بلبرینگ یا قطعه زیر بار مهم است | بازدید پس از رانندگی و توقف ایمن انجام شود |
نبود امکان استارت سرد یا گرم‌بودن خودرو قبل از حضور باید در گزارش بماند و با حدس جایگزین نشود.
صدایی که فقط چند لحظه پس از استارت سرد شنیده می‌شود با صدایی که بعد از رسیدن موتور یا گیربکس به دمای کاری ظاهر می‌شود مسیر بررسی یکسانی ندارد. زمان شروع و پایان، دمای تقریبی، سطح مایعات و سابقه سرویس باید ثبت شوند. ناپدیدشدن صدا پس از گرم‌شدن، به‌تنهایی بی‌اهمیت‌بودن آن را ثابت نمی‌کند.
برای مقایسه معتبر، خودرو باید با شرایط مشابه بررسی شود؛ گرم‌کردن طولانی پیش از حضور خریدار میتواند امکان مشاهده رفتار استارت سرد را از بین ببرد.
صداهای اگزوز و زیر خودرو
غرش غیرعادی، صدای فوت یا تقه زیر اتاق میتواند با نشتی اگزوز، بست‌ها، محافظ حرارتی یا تماس قطعات مرتبط باشد. ورود بوی دود به کابین نیازمند توجه فوری است. بررسی زیر خودرو باید فقط با تجهیزات ایمن انجام شود.
صدای کولر و تهویه
خرخر یا ضربه از داشبورد میتواند از فن، دریچه‌ها یا جسم خارجی باشد. صدای تازه هنگام درگیری کولر نیز ممکن است به تسمه، پولی یا کمپرسور مربوط شود. عملکرد سرمایش، دور فن و شرایط ایجاد صدا باید ثبت شوند.
صدا، لرزش و خشونت حرکتی را از هم جدا کنید
در بررسی حرفه‌ای، هر ناهنجاری شنیداری الزاماً فقط «صدا» نیست. گاهی راننده لرزش فرمان یا کف اتاق را احساس میکند و آن را به شکل صدا توصیف میکند؛ گاهی نیز ضربه‌ای کوتاه بدون لرزش قابل‌لمس شنیده می‌شود. برای جلوگیری از نتیجه‌گیری زودهنگام، سه خروجی جدا ثبت میشوند: صدای قابل‌شنیدن، لرزش قابل‌احساس و خشونت یا ضربه در انتقال نیرو. این تفکیک که در مهندسی با مفهوم NVH شناخته می‌شود، کمک میکند یک نشانه واحد بی‌دلیل به موتور، گیربکس یا جلوبندی نسبت داده نشود.
- صدا: محل تقریبی، ریتم، زیر یا بم بودن و پیوستگی آن ثبت می‌شود.
- لرزش: محل احساس در فرمان، صندلی، پدال یا کف اتاق و ارتباط آن با دور یا سرعت نوشته می‌شود.
- ضربه یا خشونت: لحظه شروع حرکت، تعویض وضعیت گیربکس، عبور از ناهمواری یا تغییر جهت بار مشخص می‌شود.
هم‌زمانی این سه نشانه ارزش تشخیصی بیشتری از یک صدای منفرد دارد، اما باز هم جای بازدید مکانیکی، دیاگ یا آزمون روی جک را نمی‌گیرد.
پیش از آزمون صدا یک خط مبنای قابل‌مقایسه بسازید
اگر وضعیت اولیه خودرو معلوم نباشد، مقایسه سرد و گرم یا توقف و حرکت قابل‌اعتماد نخواهد بود. پیش از روشن‌کردن خودرو، دمای تقریبی موتور، فشار و ابعاد تایرها، بار صندوق، اشیای آزاد کابین، روشن یا خاموش بودن تهویه و سابقه حرکت اخیر ثبت می‌شود. یک بطری داخل در، ابزار آزاد در صندوق یا قاب پلاستیکی شل میتواند صدایی شبیه اتاق، تعلیق یا بدنه بسازد.
- اشیای آزاد کابین و صندوق بدون دست‌کاری قطعات خودرو ثابت یا خارج شوند.
- وضعیت سرد یا گرم بودن موتور از روی شواهد قابل‌مشاهده ثبت شود.
- فن بخاری، کولر، سیستم صوتی و تجهیزات جانبی ابتدا خاموش باشند.
- فشار و ظاهر تایرها و وجود بار نامتقارن بررسی شود.
- محل توقف و سطح مسیر در گزارش نوشته شود تا آزمون بعدی قابل‌مقایسه باشد.
هدف این مرحله ساکت‌کردن مصنوعی خودرو نیست؛ هدف حذف متغیرهایی است که منشأ صدا را مبهم می‌کنند.
صدا را در چهار حالت بار، سرعت ثابت، رهاکردن گاز و ترمز مقایسه کنید
نام صدا به‌تنهایی کافی نیست. مهمتر از «زوزه» یا «تقتق»، لحظهای است که صدا آغاز، تشدید یا قطع می‌شود. آزمون باید در مسیر مجاز و با راننده مسئول انجام شود و هر مرحله فقط در صورت ایمن بودن ادامه یابد.
| حالت آزمون | مشاهده قابل‌ثبت | مسیر بررسی بعدی |
|---|---|---|
| افزایش ملایم بار | صدا با فشردن تدریجی پدال ظاهر یا قوی‌تر می‌شود | موتور، متعلقات، انتقال قدرت، دسته‌ها و اگزوز |
| حرکت یکنواخت | صدا با سرعت خودرو پایدار می‌ماند و از دور موتور مستقل‌تر است | تایر، بلبرینگ چرخ، قطعات دوار و پوشش‌های زیر خودرو |
| رهاکردن گاز | زوزه یا ضربه پس از برداشتن پا از پدال تغییر میکند | لقی انتقال قدرت، پلوس، دیفرانسیل و پایه‌ها |
| ترمز کنترل‌شده | صدا فقط با اعمال ترمز یا هم‌زمان با لرزش پدال ایجاد می‌شود | دیسک، لنت، کالیپر، محافظ دیسک و سامانه ABS |
این جدول تشخیص قطعی ارائه نمی‌کند؛ فقط کمک میکند شاخه بررسی بعدی بر اساس رفتار واقعی انتخاب شود.
آزمون دور موتور در توقف چه چیزی را روشن میکند؟
اگر صدا در خودروی متوقف و در وضعیت ایمن با تغییر آرام دور موتور تکرار شود، وابستگی آن به سرعت چرخ کمتر می‌شود و مسیر موتور، تسمه‌ها، متعلقات، پایه‌ها یا اگزوز اهمیت بیشتری پیدا میکند. در مقابل، صدایی که فقط در حرکت ظاهر می‌شود باید با سرعت، بار، چرخش فرمان، ترمز و سطح مسیر مقایسه شود.
بالابردن شدید دور موتور، نگه‌داشتن طولانی در دور بالا یا دست‌بردن نزدیک تسمه و فن برای یافتن صدا خطرناک است و بخشی از کارشناسی غیرمخرب محسوب نمی‌شود. اگر منشأ در توقف روشن نشود، نتیجه درست «نیاز به بررسی تکمیلی» است، نه تکرار پرخطر.
نشانههای وابسته به دور چرخ را چگونه ثبت کنیم؟
صدای وابسته به چرخ معمولاً با سرعت خودرو تغییر میکند، اما ممکن است از داخل کابین شبیه صدای گیربکس یا جلوبندی شنیده شود. برای تفکیک، سه متغیر مقایسه میشوند: تغییر با سرعت، تغییر در پیچ ملایم و تغییر با سطح آسفالت. صدایی که با عوض‌شدن سطح مسیر فوراً تغییر میکند میتواند با تایر مرتبط باشد؛ صدایی که با انتقال ملایم بار جانبی تغییر میکند مسیر بلبرینگ و اجزای چرخ را پررنگ‌تر میکند، ولی به‌تنهایی سمت خراب را قطعی نمی‌سازد.
- سرعت تقریبی شروع و پایان صدا ثبت شود.
- ریتم صدا با سرعت بیشتر می‌شود یا فقط شدت آن تغییر میکند.
- تغییر در پیچ ملایم چپ و راست، فقط در مسیر امن، مقایسه شود.
- وضعیت آج، سایش پله‌ای، ابعاد و فشار تایر کنار نتیجه نوشته شود.
برای مشاهده لقی، تماس محافظ، وضعیت بلبرینگ یا اجزای تعلیق ممکن است بازدید ایمن روی جک لازم باشد.
صدای کابین و بدنه را پیش از نسبت‌دادن به جلوبندی حذف کنید
تقتق روی دست‌انداز همیشه از سیبک یا بوش نیست. قفل صندلی، زاپاس، ابزار، رودری، قفل صندوق، قاب ستون، سینی زیر موتور یا بست اگزوز میتواند صدا را به نقطه‌ای دیگر منتقل کند. ابتدا اشیای آزاد و نقاط ساده بدون بازکردن پوشش‌ها بررسی میشوند؛ سپس صدا در مسیر مشابه دوباره ثبت می‌شود.
اگر با نگه‌داشتن ایمن یک قاب داخلی توسط سرنشین، صدا تغییر کرد، این مشاهده باید دقیقاً در گزارش نوشته شود؛ اما فشار دادن قطعات هنگام حرکت، بازکردن رودری در محل معامله یا حضور فرد در موقعیت ناامن قابل‌قبول نیست. صدای بدنه و اتاق نیز ممکن است با تعمیر تصادف، تنظیم نبودن درها یا بست‌های ناقص مرتبط باشد و باید در کنار شواهد رنگ و سازه خوانده شود.
صدای خودروهای هیبریدی و برقی چگونه ارزیابی می‌شود؟
در خودروی هیبریدی یا برقی، خاموش و روشن‌شدن موتور بنزینی، کارکرد پمپ‌ها، فن خنک‌کاری یا صدای سامانه هشدار عابر ممکن است بخشی از عملکرد طراحی‌شده باشد. از سوی دیگر، نبود صدای موتور احتراقی باعث می‌شود صدای تایر، بلبرینگ، گیربکس کاهنده و قطعات کابین واضح‌تر شنیده شود. معیار، مقایسه با شرایط عملکرد همان خودرو و مستندات سازنده است، نه انتظار سکوت کامل.
برای سامانه ولتاژبالا هیچ پوشش نارنجی، کانکتور یا مجموعه باتری در کارشناسی عادی باز نمی‌شود. صدای تازه همراه با هشدار، محدودشدن توان، بوی غیرعادی یا افزایش دما باید به‌عنوان نیاز به بررسی تخصصی ثبت شود.
ادعای «تازه تعمیر شده و صدا طبیعی است» چگونه اعتبارسنجی می‌شود؟
تعویض قطعه لزوماً منشأ صدا را ثابت یا رفع آن را تضمین نمی‌کند. نام قطعه، تاریخ و فاکتور تعمیر، علت تعویض و شرایطی که صدا هنوز ایجاد می‌شود کنار هم بررسی میشوند. پس از تعمیر جلوبندی، ترمز، تسمه، گیربکس یا اگزوز باید به بست‌ها، پوشش‌ها، هم‌راستایی و آثار بازشدن مرتبط نیز توجه شود.
اگر صدای فعلی با ادعای تعمیر سازگار نیست، نتیجه گزارش نباید «قطعه نو است» باشد؛ باید نوشته شود صدا در چه شرایطی باقی مانده و چه آزمون تکمیلی برای تعیین منشأ لازم است. این روش از تبدیل فاکتور تعمیر به تأییدیه سلامت جلوگیری میکند.
ماتریس تصمیم برای صدای ناشناخته خودرو
| وضعیت | اقدام مناسب پیش از پرداخت |
|---|---|
| صدا کوتاه، قابل‌تکرار و بدون هشدار یا تغییر عملکرد | ثبت شرایط، مقایسه سرد و گرم و تعیین مسیر بررسی مرتبط |
| صدا همراه لرزش، ضربه یا تغییر تعویض دنده | تکمیل آزمون فنی یا ارجاع به متخصص مجموعه انتقال قدرت |
| صدا وابسته به چرخ، ترمز یا فرمان | بازدید تایر، ترمز و جلوبندی و در صورت نیاز بررسی روی جک |
| صدا همراه چراغ هشدار، افت فشار، داغ‌شدن یا بوی غیرعادی | توقف آزمون و رفع ابهام تخصصی پیش از ادامه معامله |
| صدا تکرار نشد یا شرایط آزمون محدود بود | ثبت محدودیت و خودداری از اعلام سلامت قطعی |
هدف این ماتریس قیمت‌گذاری یا اعلام خرابی قطعی نیست؛ هدف جلوگیری از پرداخت بر پایه صدایی است که منشأ و سطح ریسک آن هنوز روشن نشده است.
چگونه صدای خودرو را برای بررسی بهتر ضبط کنیم؟
- ابتدا یک نمای کلی از محل خودرو و وضعیت روشن یا خاموش بودن ثبت کنید.
- گوشی را بدون نزدیک‌کردن به تسمه، فن، چرخ یا قطعه متحرک نگه دارید.
- یک ضبط از داخل کابین و یک ضبط از فاصله امن بیرون خودرو تهیه کنید.
- هم‌زمان دور موتور، سرعت یا لحظه فشردن ترمز را شفاهی توضیح دهید.
- از دست‌کاری صدا، حذف بخش‌ها یا اجرای مانور خطرناک برای واضح‌ترشدن آن خودداری کنید.
فایل صوتی جای بازدید را نمی‌گیرد، اما اگر شرایط ایجاد صدا همراه آن ثبت شود، برای برنامه‌ریزی بررسی حضوری مفیدتر است.
آیا دیاگ منشأ صدا را مشخص میکند؟
دیاگ صدا را نمی‌شنود و خرابی مکانیکی را همیشه ثبت نمی‌کند. با این حال خطاها و دادههای زنده ممکن است در کنار صدا به محدودکردن دامنه علت کمک کنند. نبود خطا، سالم‌بودن قطعه مکانیکی را ثابت نمی‌کند. جزئیات بیشتر در راهنمای دیاگ خودرو پیش از خرید آمده است.
چگونه صدا را بدون خطر تکرار کنیم؟
- محل خلوت و ایمن انتخاب کنید.
- از سرعت پایین و تغییرات ملایم استفاده کنید.
- یک متغیر مانند ترمز، فرمان یا دور موتور را هر بار تغییر دهید.
- در صورت وجود چراغ هشدار یا لرزش شدید، آزمون را متوقف کنید.
- برای صدای زیر خودرو از جک و پایه استاندارد تعمیرگاهی استفاده شود.
محدودیت تشخیص مشکلات خودرو از روی صدا
صدا در کابین منعکس می‌شود و ممکن است محل واقعی آن متفاوت باشد. چند قطعه نیز میتوانند صدای مشابه تولید کنند. در بازدید غیرمخرب، قطعات باز نمی‌شوند و ایراد مقطعی ممکن است تکرار نشود. نتیجه حرفه‌ای باید «نشانه مشاهده‌شده» را از «علت نیازمند تأیید» جدا کند.
برای بررسی یکپارچه صدا همراه با موتور، گیربکس، ترمز و تعلیق، صفحه کارشناسی فنی خودرو پیش از خرید را مشاهده کنید.
گزارش کارشناسی صدا باید چه اطلاعاتی داشته باشد؟
گزارش مفید باید نوع و محل تقریبی صدا، شرایط تکرار، دمای خودرو، ارتباط با دور موتور یا سرعت، نشانههای همراه، بخش‌های بررسی‌شده و محدودیت بازدید را جداگانه ثبت کند. عبارت «صدا از ناحیه جلو در دست‌انداز تکرار شد و منشأ نیازمند بازدید روی جک است» دقیقتر از نام‌بردن قطعه بدون تأیید است.
از صدا تا تصمیم؛ گزارش را بر اساس ریسک اولویت‌بندی کنید
| سطح | نمونه وضعیت | اقدام |
|---|---|---|
| توقف | صدای شدید فلزی، هشدار دما یا روغن، ازبین‌رفتن ترمز یا درگیری | حرکت ادامه نیابد و بررسی مجهزتر انجام شود |
| بررسی پیش از پرداخت | صدای تکرارشونده وابسته به بار، دنده یا سرعت با علت نامشخص | آزمون تخصصی و برآورد پس از تشخیص |
| ثبت و پایش | صدای خفیف بدون علامت همراه و در محدوده قابل تکرار | شرایط ثبت و با سابقه سرویس مقایسه شود |
| اطلاعات ناکافی | صدا تکرار نشد یا شرایط آزمون فراهم نبود | نتیجه «سالم» نوشته نشود؛ محدودیت صریح بماند |
قیمت تعمیر نباید پیش از تشخیص معتبر ساخته شود. ابتدا منشأ یا دامنه احتمالی، آزمون لازم و سطح اطمینان مشخص شود؛ سپس استعلام جداگانه انجام گیرد.
انتخاب مسیر محلی برای بررسی صدا
هماهنگی را بر اساس جای واقعی خودرو انجام دهید. برای مسیر جامع از کارشناسی خودرو تهران شروع کنید؛ در محدوده‌های شرقی از کارشناسی خودرو شرق تهران و در غرب از کارشناسی خودرو غرب تهران استفاده کنید. در تهرانپارس صفحه کارشناسی خودرو تهرانپارس و در محدوده ستاری، صفحه کارشناسی خودرو ستاری مسیرهای مرتبط را نشان می‌دهند. محل باید امکان استارت سرد، سکوت نسبی و رانندگی ایمن را فراهم کند.
صدای غیرعادی در خرید ماشین دست‌دوم چگونه ارزیابی می‌شود؟
صدا باید کنار وضعیت موتور، گیربکس، ترمز، تعلیق، دیاگ و سابقه سرویس سنجیده شود. صفحه کارشناسی ماشین دست‌دوم این جمع‌بندی را توضیح می‌دهد. برای صدا یا لرزش هنگام ترمز نیز راهنمای چراغ ABS و سامانه ترمز را ببینید.
صدا به دور موتور وابسته است یا به دور چرخ؟
مهم‌ترین جداسازی در تشخیص صدای خودرو این است که ریتم یا زیر و بمی صدا با کدام متغیر تغییر میکند. اگر در یک دنده ثابت سرعت خودرو عوض شود، هم دور موتور و هم دور چرخ ممکن است تغییر کنند؛ بنابراین یک مشاهده کوتاه برای تعیین منشأ کافی نیست. باید چند وضعیت ایمن و قابل مقایسه ساخته شود.
| الگوی تغییر | آزمون مقایسه‌ای ایمن | دامنه اولیه علت‌ها | مرز نتیجه |
|---|---|---|---|
| همراه دور موتور، حتی در توقف | تغییر آرام دور در P یا N طبق محدودیت خودرو و مقایسه با روشن/خاموش بودن مصرف‌کننده‌ها | موتور، تسمه، پولی، متعلقات، اگزوز یا پایه | صدای درجا هنوز قطعه معیوب را تعیین نمی‌کند |
| همراه سرعت خودرو و مستقل از دنده | مقایسه یک بازه سرعت روی سطح مشابه، بدون مانور خطرناک | تایر، بلبرینگ چرخ، دیفرانسیل، پلوس یا جریان هوا | مسیر انتقال صدا میتواند محل شنیده‌شدن را جابه‌جا کند |
| فقط زیر بار یا در رهاکردن گاز | تکرار کوتاه بار سبک و سپس Coastdown در مسیر مجاز | پایه، پلوس، دیفرانسیل، گیربکس یا احتراق | بار شدید برای آشکارکردن صدا مجاز نیست |
| فقط با ترمز یا فرمان | ثبت سرعت، زاویه فرمان، شدت ترمز و دمای تقریبی مجموعه | ترمز، بلبرینگ، مفصل، فرمان یا تماس قطعات | آزمون در صورت کشش، لرزش شدید یا هشدار متوقف می‌شود |
| نامنظم و بدون وابستگی روشن | ثبت زمان، دما، سطح مسیر و رویداد هم‌زمان | قطعه آزاد، بدنه، سوکت، اگزوز یا رخداد الکترومکانیکی | نبود تکرارپذیری باید در گزارش باقی بماند |
در گزارش بهتر است به‌جای «صدای موتور» نوشته شود: «تقتق با افزایش دور موتور سریع‌تر شد، در توقف نیز قابل تکرار بود و با سرعت چرخ ارتباط روشن نداشت». این توصیف دامنه بررسی را محدود میکند بی‌آنکه تشخیص قطعه ساخته شود.
بار، دما و جهت نیرو چگونه منشأ صدا را محدود می‌کنند؟
بسیاری از صداها فقط در یک دمای مشخص یا هنگام تغییر جهت نیرو ظاهر میشوند. مقایسه سرد و گرم باید با ثبت دمای قابل دسترس و مدت کارکرد انجام شود؛ عبارت‌های «سرد» و «گرم» بدون زمان یا داده، برای مقایسه دو بازدید کافی نیستند.
| شرط | مشاهده قابل ثبت | پرسش تشخیصی |
|---|---|---|
| استارت سرد | مدت خاموشی، دمای محیط/مایع در صورت دسترسی و ثانیه شروع صدا | صدا با رسیدن فشار یا گرم‌شدن مواد کم می‌شود؟ |
| گرم‌شدن کامل | دمای موتور یا گیربکس و زمان بازگشت صدا | انبساط، رقیق‌شدن سیال یا راهبرد کنترلی الگو را عوض کرده است؟ |
| افزایش بار سبک | دنده، دور، سرعت، پدال و هم‌زمانی لرزش | صدا تابع گشتاور است یا فقط تابع دور؟ |
| رهاکردن گاز | شروع صدا در Coastdown و تغییر آن با دنده واقعی | جهت بار در انتقال قدرت منشأ را محدود میکند؟ |
| تعویض R و D | تأخیر، تکان، صدا و حرکت موتور/مجموعه | پایه، درگیری انتقال قدرت و فرمان کنترلی از هم جدا شده‌اند؟ |
برای تحلیل صدای گیربکس، نتیجه این ماتریس باید با داده فرمان و پاسخ TCM در کارشناسی گیربکس تطبیق داده شود. صدا بدون Slip، فشار، دنده درخواستی/واقعی یا رفتار قابل تکرار، به‌تنهایی حکم تعمیر مجموعه نیست.
چرا محل شنیده‌شدن صدا با محل تولید آن یکسان نیست؟
ساب‌فریم، اتاق، ستون‌ها، شیشه و قطعات تریم میتوانند ارتعاش را منتقل یا تشدید کنند. صدایی که راننده از سمت داشبورد می‌شنود ممکن است از محفظه موتور، پایه، دیواره آتش یا حتی تماس لوله و محافظ زیر خودرو منتقل شده باشد. برعکس، صدای داخل کابین ممکن است از یک قطعه تریم نزدیک گوش ایجاد شود.
- نقطه شنیدن را ثبت کنید: راننده، سرنشین جلو و عقب ممکن است جهت متفاوتی گزارش کنند.
- شرط ایجاد را ثابت نگه دارید: سرعت، سطح مسیر، فن، کولر و موقعیت شیشه‌ها هنگام مقایسه تغییر نکند.
- منابع ساده را جدا کنید: وسایل داخل کابین و صندوق، زاپاس و قطعات آزاد پیش از نسبت‌دادن صدا به تعلیق کنترل شوند.
- مسیر انتقال را ببینید: پایه‌ها، بست‌ها، محافظ حرارتی، اگزوز و تماس قطعات با بدنه بررسی دیداری شوند.
- از قطع آزمایشی ناایمن پرهیز کنید: جداکردن تسمه، سوکت ایمنی، فیوز سامانههای حیاتی یا کار زیر خودروی بدون مهار، جزو بازدید عمومی نیست.
ابزار شنود چندکاناله یا حسگر ارتعاش در محیط تخصصی میتواند مقایسه نقاط را بهتر کند، اما جای بازرسی، شرایط تکرار و مرجع همان خودرو را نمی‌گیرد. بلندترین کانال الزاماً قطعه خراب نیست؛ ممکن است فقط نزدیک‌ترین مسیر انتقال باشد.
پیش از متهم‌کردن بلبرینگ و جلوبندی، اثر تایر و سطح مسیر را حذف کنید
آج پله‌ای، فشار نامتناسب، تفاوت تایرهای محور، سنگ‌ریزه، تماس گل‌پخش‌کن یا سطح زبر مسیر میتواند صدایی شبیه زوزه بلبرینگ یا خرابی تعلیق بسازد. از سوی دیگر، تغییر صدا روی آسفالت متفاوت به‌تنهایی سلامت بلبرینگ را ثابت نمی‌کند.
| کنترل پایه | آنچه ثبت می‌شود | خطای رایج |
|---|---|---|
| تایرها | سایز، برند/الگو، فشار، جهت نصب و سایش نامنظم هر محور | نسبت‌دادن همه زوزه‌های وابسته به سرعت به بلبرینگ |
| سطح مسیر | نوع آسفالت و بازه سرعتی که صدا تغییر میکند | مقایسه دو آزمون روی سطوح کاملاً متفاوت |
| ترمز و محافظ | تماس احتمالی، سنگ‌ریزه، دمای غیرعادی و تغییر با ترمز سبک | ادامه آزمون با بوی داغی یا کشش خودرو |
| بار و سرنشین | تعداد سرنشین، بار صندوق و تغییر ارتفاع خودرو | مقایسه آزمون خالی و پربار بدون ثبت تفاوت |
| فرمان | تغییر صدا در پیچ ملایم و قانونی، بدون مانور ناگهانی | نتیجه‌گیری قطعی فقط از بلندترشدن صدا در یک جهت |
اگر لقی، داغی، کشش، لرزش یا صدای شدید وجود دارد، آزمون جاده‌ای ادامه پیدا نمی‌کند. بررسی تکمیلی تعلیق و چرخ باید مطابق دامنه صفحه کارشناسی سیستم تعلیق و جلوبندی انجام شود.
صدای «تازه تعمیرشده» چگونه پیش از خرید اعتبارسنجی می‌شود؟
تعویض قطعه یا پاک‌شدن موقت صدا به معنی حل علت اصلی نیست. برای تعمیراتی مانند تسمه و پولی، پایه موتور، بلبرینگ، پلوس، ترمز، گیربکس یا اگزوز باید زنجیره‌ای از ادعا، مدرک، شرایط آزمون و نتیجه فعلی ساخته شود.
| مرحله | شاهد لازم | نتیجه قابل گزارش |
|---|---|---|
| ادعای اولیه | صدای قبلی در چه دما، سرعت، بار و تاریخی ایجاد می‌شد؟ | شرط اصلی برای بازآزمایی تعریف می‌شود |
| مدرک تعمیر | فاکتور، قطعه، علت تشخیص‌داده‌شده و کارهای جانبی | فقط انجام اقدام را نشان می‌دهد، نه موفقیت قطعی آن |
| Baseline فعلی | استارت سرد/گرم، بازه دور یا سرعت و کدهای مرتبط | وضعیت امروز بدون پاک‌سازی شواهد ثبت می‌شود |
| تکرار کنترل‌شده | همان شرط قبلی در دامنه ایمن و قانونی | رفع، کاهش، تغییر الگو یا تکرارنشدن محدود گزارش می‌شود |
| بازبینی | نشتی، دما، بست‌ها، خطاهای Current/Pending و نشانه همراه | نیاز به ارجاع یا تکمیل چرخه آزمون مشخص می‌شود |
اگر خودرو پیش از حضور گرم شده، مسیر لازم فراهم نیست یا تعمیر جدید هنوز چرخه کافی طی نکرده است، نتیجه باید «در شرایط ادعاشده قابل اعتبارسنجی نبود» بماند؛ نبود صدا در چند دقیقه بازدید، تضمین حذف ایراد نیست.
چه زمانی تشخیص صدا باید به محیط تخصصی ارجاع شود؟
کارشناسی در محل برای طبقه‌بندی ریسک و ساختن شواهد مفید است، اما بعضی علت‌ها به جک ایمن، شنود چندنقطه‌ای، اندازه‌گیری فشار، بازدید زیر خودرو یا ابزار اختصاصی نیاز دارند.
| یافته | اقدام ایمن | محیط یا بررسی تکمیلی |
|---|---|---|
| کوبش عمیق موتور، افت فشار یا هشدار دما | توقف آزمون و خاموش‌کردن در صورت ایمن‌بودن | بررسی فنی، فشار روغن و آزمون‌های مطابق سازنده |
| سایش فلزی چرخ/ترمز، داغی یا کشش | ادامه‌ندادن مسیر | جک ایمن، چرخ، ترمز، بلبرینگ و تماس محافظ |
| زوزه یا تقه انتقال قدرت زیر بار | خودداری از بار شدید | گیربکس، دیفرانسیل، پلوس، پایه و داده کنترل |
| صدای زیر خودرو همراه بوی اگزوز | تهویه و توقف در فضای بسته | نشتی اگزوز، بست، محافظ حرارتی و مسیر دود |
| صدای نامنظم بدون تکرارپذیری | حفظ ضبط و شرایط رویداد | آزمون طولانی‌تر یا ابزار ثبت داده، بدون تعویض حدسی قطعه |
گزارش نهایی باید بین «منشأ محتمل»، «بخش تأییدشده»، «آزمون انجام‌نشده» و «نیازمند ارجاع» فرق بگذارد. هدف، نام‌گذاری سریع قطعه نیست؛ هدف جلوگیری از تصمیم خرید بر پایه یک صدای مبهم یا سکوت موقت است.
صدای موتور را ابتدا میان تایم، متعلقات و داخل موتور تفکیک کنید
شنیده‌شدن صدا از جلوی موتور به معنی خرابی تسمه تایم یا زنجیر تایم نیست. قاب‌ها، پایه‌ها و بدنه میتوانند صدای هرزگرد، دینام، کمپرسور کولر، پمپ، انژکتور یا حتی نشتی اگزوز را جابه‌جا کنند. نخست باید زمان رخداد، نسبت صدا با دور موتور و تغییر آن با دما و بار ثبت شود؛ سپس دامنه بررسی محدود گردد.
| دامنه اولیه | شاهد قابل ثبت | آنچه هنوز قطعی نیست |
|---|---|---|
| مجموعه تایم | صدای چند ثانیه نخست، سمت قاب تایم، هم‌زمانی با کدهای تطابق میل‌سوپاپ/میل‌لنگ و سابقه سرویس | صدا به‌تنهایی کشیدگی زنجیر یا خرابی تسمه را ثابت نمی‌کند |
| تسمه و متعلقات | تغییر با بار برق، کولر، دور موتور و حرکت قابل مشاهده کشنده در فاصله ایمن | بلندترین قطعه الزاماً منشأ نیست؛ مسیر انتقال صدا بررسی می‌شود |
| داخل موتور | ریتم نسبت به دور، سرد/گرم، بار، فشار روغن و Misfire | تقتق را نمی‌توان فقط با گوش به سوپاپ یا یاتاقان نسبت داد |
| اگزوز و محافظ حرارتی | پف، تیک، بوی دود، تغییر با گرم‌شدن و تماس محافظ | صدای نزدیک سرسیلندر ممکن است نشتی اگزوز باشد |
بازکردن قاب تایم، نزدیک‌کردن دست یا ابزار به قطعات در حال چرخش و جداکردن تسمه در بازدید عمومی انجام نمی‌شود. اگر تفکیک نیازمند این مراحل باشد، گزارش سؤال مشخص و محیط ارجاع را تعیین میکند.
صدای زنجیر تایم در استارت سرد؛ ثانیه، روغن و داده را کنار هم بگذارید
صدای کوتاه پس از نخستین استارت میتواند با پرشدن مدار روغن، کشنده هیدرولیکی، عملگر VVT، فیلتر نامناسب، سطح یا گرانروی روغن و قطعات دیگر مرتبط باشد. عبارت «زنجیر صدا می‌دهد» بدون ثبت مدت خاموشی و زمان دقیق صدا قابل بازبینی نیست.
- پیش از استارت: مدت توقف اعلام‌شده، سطح روغن با روش سازگار، دمای آب/هوای ورودی و آثار تعمیر ثبت شود.
- ثانیه‌های نخست: شروع و پایان صدا، دور اولیه، چراغ فشار روغن و سمت تقریبی ضبط شود.
- پس از تثبیت: تغییر صدا در دور آرام، دمای گرم و استارت مجدد بدون گازدادن شدید مقایسه شود.
- داده تکمیلی: کدهای تطابق تایم، زاویه درخواستی/واقعی و Misfire فقط در صورت پشتیبانی خودرو ثبت شوند.
- مرز نتیجه: اگر خودرو پیش از حضور روشن شده است، «استارت سرد مشاهده نشد» باید در گزارش بماند.
نبود کد خطا سلامت مکانیکی تایم را تضمین نمی‌کند و وجود کد هم بدون بررسی تغذیه، روغن، سیم‌کشی و داده واقعی حکم تعویض مجموعه نیست. روش حفظ Snapshot در راهنمای دیاگ خودرو پیش از خرید تکمیل‌کننده این بررسی است.
تسمه تایم؛ مدرک سرویس مهمتر از ظاهر محدود یا ادعای فروشنده است
بخش زیادی از تسمه تایم زیر قاب قرار دارد و مشاهده محدود از یک دریچه یا لبه، تمام طول تسمه، کشنده و هرزگرد را نشان نمی‌دهد. فاصله تعویض نیز برای همه خودروها یکسان نیست؛ باید مرجع همان موتور، تاریخ، کارکرد و شرایط سرویس بررسی شود و عدد عمومی ساخته نشود.
| شاهد | پرسش کنترلی | خروجی گزارش |
|---|---|---|
| فاکتور یا سابقه | تاریخ، کارکرد، برند قطعات و نام اجزای تعویض‌شده مشخص است؟ | مدرک موجود/ناقص/ناموجود، بدون تأیید کیفیت اجرا |
| برچسب سرویس | با فاکتور، کارکرد فعلی و سوابق دیگر هم‌خوان است؟ | سرنخ است و به‌تنهایی اثبات تعویض نیست |
| نشتی نزدیک قاب | روغن یا خنک‌کننده میتواند به مسیر تایم رسیده باشد؟ | نیاز به بازدید تخصصی و رفع علت نشتی |
| صدا از کشنده یا هرزگرد | در سرد/گرم و دورهای مختلف تکرار می‌شود؟ | دامنه محتمل ثبت می‌شود؛ قطعه بدون دسترسی محکوم نمی‌شود |
| تعویض واترپمپ هم‌زمان | در موتور موردنظر جزو همان مسیر است و مدرک دارد؟ | فقط براساس طراحی همان خودرو ارزیابی می‌شود |
اگر سابقه قابل اتکا وجود ندارد و پیامد خرابی تایم پرریسک است، تصمیم ایمن میتواند بررسی تخصصی یا برنامه سرویس پس از خرید باشد؛ گزارش نباید زمان یا ضمانت ساختگی برای باقی‌مانده عمر تسمه تولید کند.
تسمه دینام، کشنده، هرزگرد و کمپرسور؛ صدا را با بار کنترل‌شده مقایسه کنید
جیرجیر، سوت، خش‌خش یا تقه در مجموعه متعلقات میتواند از کشش نامناسب، هم‌راستایی، آلودگی تسمه، پولی آزاد دینام، بلبرینگ، کمپرسور یا پمپ ناشی شود. تغییر بار کمک میکند، اما یک آزمون روشن/خاموش قطعه را قطعی نمی‌کند.
| تغییر کنترل‌شده | ثبت هم‌زمان | تفسیر محدود |
|---|---|---|
| کولر خاموش/روشن | دور، فرمان کمپرسور، تغییر صدا و لرزش | تغییر ممکن است از بار موتور، کمپرسور یا تسمه باشد |
| بار الکتریکی مجاز | ولتاژ/فرمان شارژ، حرکت کشنده و صدا | افزایش بار، دینام و مسیر تسمه را هم‌زمان درگیر میکند |
| افزایش آرام دور | بازه دور، محل صدا و نوسان کشنده | ریتم صدا ثبت می‌شود؛ آزمون پرگاز انجام نمی‌شود |
| استارت گرم پس از Heat-soak | دما، مدت خاموشی و ثانیه بازگشت صدا | تفاوت انبساط یا روانکاری فقط یک فرضیه می‌سازد |
خروجی شارژ و افت ولتاژ باید در کنار صدای مکانیکی بررسی شود. راهنمای تست باتری، دینام و افت ولتاژ استارت کمک میکند نقص الکتریکی با صدای پولی یا بلبرینگ اشتباه نشود.
تقتق، کوبش و تیک موتور؛ از نام صدا به نتیجه قطعی نپرید
ضبط موبایل میتواند الگو را نگه دارد، اما شدت و جهت صدا با میکروفن، قاب گوشی و محیط تغییر میکند. برای تمایز اولیه باید ریتم، دما، بار، محل تقریبی، فشار روغن و داده احتراق کنار هم قرار گیرند.
| الگوی شنیداری | شواهد مکمل | مرز ایمنی |
|---|---|---|
| تیک منظم بالای موتور | دور، دما، انژکتور، سوپاپ، سطح روغن و نشتی اگزوز | بدون محلی‌سازی، به «سوپاپ» نسبت داده نمی‌شود |
| کوبش عمیق با بار | فشار روغن، Misfire، اصلاح جرقه و تغییر زیر بار سبک | بار شدید برای آشکارسازی ممنوع؛ در صورت شدت آزمون متوقف می‌شود |
| صدای سرد که با گرم‌شدن کم می‌شود | مدت، دمای واقعی، روغن و تکرار در روز دیگر | کاهش صدا سلامت کامل موتور را ثابت نمی‌کند |
| پف یا تیک کنار منیفولد | بوی دود، دوده، Fuel Trim و تغییر با انبساط | در فضای بسته تهویه و توقف رعایت می‌شود |
| تقتق همراه لرزش | Misfire counter، شمع، کوئل، انژکتور و کمپرس | منشأ احتراق با صدای مکانیکی تفکیک می‌شود |
برای مسیر احتراق از بررسی شمع، کوئل و Misfire و برای انتخاب کمپرس، Leak-down یا فشار روغن از کارشناسی فنی موتور پیش از خرید استفاده شود.
کارت ثبت صدای سرد و گرم؛ دو بازدید را قابل مقایسه کنید
عبارت «صبح صدا می‌دهد» یا «وقتی گرم می‌شود ساکت است» برای تصمیم خرید کافی نیست. یک کارت کوتاه، شرایط رخداد را طوری ثبت میکند که کارشناس، تعمیرگاه و خریدار درباره یک رویداد یکسان صحبت کنند.
- تاریخ، ساعت، دمای محیط و مدت خاموشی اعلام‌شده؛
- دمای آب و هوای ورودی پیش از استارت، در صورت دسترسی؛
- ثانیه شروع/پایان صدا و دور موتور همان لحظه؛
- کولر، بار برق، وضعیت دنده و هر اقدام هم‌زمان؛
- محل تقریبی شنیدن از دو نقطه و فایل خام بدون ویرایش؛
- هشدارها، فشار روغن، Misfire یا کدهای مرتبط؛
- نتیجه گرم‌شدن، Heat-soak و استارت مجدد.
نسخه گزارش باید صراحتاً بگوید کدام مرحله مشاهده نشده است. ساختار نگهداری شاهد و اصلاحیه در راهنمای گزارش کارشناسی خودرو توضیح داده شده است.
اعتبارسنجی تعمیر تایم، پولی یا هرزگرد؛ همان رخداد را بازپخش کنید
تعویض «کیت تایم»، «زنجیر کامل» یا «هرزگرد» فقط انجام یک اقدام را نشان می‌دهد. برای سنجش نتیجه باید مشخص شود صدای قبلی در چه دما و باری رخ می‌داد، چه قطعاتی واقعاً تعویض شده و آیا همان شرایط دوباره آزموده شده است.
| مرحله | شاهد لازم | خروجی مجاز |
|---|---|---|
| قبل از تعمیر | شرح یا فایل زمان‌دار، کدها، دما و شرایط ایجاد | تعریف رخداد پایه |
| دامنه تعمیر | فاکتور جزءبه‌جزء، تاریخ، کارکرد و قطعات جانبی | تطبیق ادعا با اقدام، نه تضمین کیفیت |
| بازدید فعلی | نشتی، بست‌ها، مسیر تسمه، روغن و Snapshot اولیه | وضعیت قابل مشاهده امروز |
| بازپخش | استارت سرد یا گرم و بار مشابه در دامنه ایمن | رفع‌شده، کاهش‌یافته، تغییرکرده یا تکرارنشده |
| محدودیت | نبود استارت سرد، قاب بسته یا مسیر نامناسب | آزمون‌نشده و نیازمند ارجاع، بدون حکم قطعی |
اگر صدا با افت فشار روغن، هشدار دما، کوبش شدید یا تماس قطعه در حال چرخش همراه است، بازپخش متوقف و خودرو برای بررسی ایمن ارجاع می‌شود.
کارشناسی تایم موتور را به سه لایه مکانیکی، هیدرولیکی و کنترلی تقسیم کنید
صدای زنجیر، کد تطابق میل‌لنگ و میل‌سوپاپ یا اختلاف زاویه VVT همگی میتوانند با تایم مرتبط باشند، اما یک معنی ندارند. لایه مکانیکی شامل تسمه یا زنجیر، کشنده، راهنما، چرخ‌دنده و نصب است؛ لایه هیدرولیکی به فشار و کیفیت روغن، مسیرها و شیر کنترل وابسته است؛ و لایه کنترلی شامل فرمان ECU، عملگر فاز، حسگرها و سیم‌کشی می‌شود. گزارش باید روشن کند کدام لایه آزموده شده است.
| لایه | شاهد قابل ثبت | نتیجه‌ای که هنوز قطعی نیست |
|---|---|---|
| مکانیکی | سابقه نصب، صدای سرد، همبستگی سیگنال، فاز پایه و آثار دست‌کاری | نبود صدا سلامت کامل زنجیر یا تسمه را ثابت نمی‌کند |
| هیدرولیکی | سطح/وضعیت روغن، فشار در شرایط مجاز، فرمان OCV و سرعت پاسخ | کندی پاسخ الزاماً خرابی خود فیزر نیست |
| کنترلی | زاویه هدف/واقعی، Duty، کد و Freeze Frame، تغذیه و زمین | کد تطابق نام قطعه معیوب را مشخص نمی‌کند |
| حسگر و مرجع | سیگنال Cam/Crank، اتصال، شکل موج و مرجع همان موتور | وجود پالس به‌تنهایی فاز صحیح را تأیید نمی‌کند |
برای تطبیق شرایط کد و داده زنده، راهنمای دیاگ، Freeze Frame و داده زنده و برای فشار روغن و سلامت پایه، کارشناسی فنی موتور استفاده می‌شود.
پیش‌شرط‌های VVT؛ روغن، ولتاژ و دمای واقعی را قبل از زاویه‌ها ثبت کنید
عملگرهای VVT در بسیاری از موتورها از روغن موتور برای جابه‌جایی فاز استفاده می‌کنند. سطح نامناسب، آلودگی، گرانروی ناسازگار، فشار ناکافی، فیلتر یا مسیر محدود میتواند پاسخ را تغییر دهد. ولتاژ ضعیف هنگام استارت و دمای متفاوت نیز روی سرعت موتور و فرمان‌ها اثر دارد؛ بنابراین مقایسه دو نمودار بدون شرایط پایه معتبر نیست.
- دمای آب و هوای ورودی، دور موتور، ولتاژ و مدت خاموشی پیش از نخستین فرمان ثبت شود؛
- سطح و سابقه روغن براساس روش همان خودرو بررسی شود و از ظاهر روغن، عمر قطعی ساخته نشود؛
- کدها و Freeze Frame پیش از پاک‌سازی نگه داشته شوند؛
- بانک، میل ورودی/خروجی، واحد زاویه و جهت Advance/Retard مشخص باشد؛
- اگر ابزار PID را ترجمه میکند، نام و منبع آن در گزارش ذکر شود.
زاویه هدف و واقعی VVT؛ خطا را با تأخیر، Overshoot و پایداری بخوانید
یک اختلاف لحظهای میان زاویه درخواستی و واقعی میتواند در زمان گذار طبیعی باشد. آنچه ارزش تشخیصی بیشتری دارد، زمان شروع پاسخ، سرعت نزدیک‌شدن، بیش‌جهش، نوسان و باقی‌ماندن اختلاف پس از تثبیت شرایط است. مقدار مجاز و جهت زاویه برای همه موتورها یکسان نیست و باید از مرجع همان سامانه خوانده شود.
| الگو | مسیر بررسی | مرز تفسیر |
|---|---|---|
| فرمان تغییر میکند، زاویه ثابت می‌ماند | OCV، مسیر روغن، فیزر، سیم‌کشی و قابلیت PID | فقط با داده اسکنر قطعه محکوم نمی‌شود |
| پاسخ کند ولی پایدار | دما، روغن، فشار، آلودگی توری و بار | با نمودار سرد/گرم و بانک مقابل مقایسه شود |
| Overshoot یا نوسان | فرمان Duty، گیرکردن هیدرولیکی، فیزر و کنترل حلقه | نرخ نمونهبرداری کند میتواند شکل واقعی را پنهان کند |
| اختلاف ثابت در همه شرایط | فاز پایه مکانیکی، آفست حسگر، نصب و مرجع PID | قبل از بازکردن، صحت داده و مرجع تأیید شود |
| فقط یک بانک متفاوت است | تغذیه روغن همان بانک، OCV، حسگر و نصب | معماری مشترک/مجزای موتور در مقایسه لحاظ شود |
شیر کنترل روغن OCV؛ مقاومت سیم‌پیچ فقط یکی از شواهد است
اندازه‌گیری مقاومت میتواند مدار باز یا اتصال واضح را نشان دهد، اما حرکت مکانیکی شیر، گرفتگی توری، جریان واقعی، فرمان PWM یا عبور روغن را به‌تنهایی ثابت نمی‌کند. آزمون فعال فقط وقتی انجام می‌شود که ابزار، خودرو و شرایط ایمنی آن را پشتیبانی کنند.
- کد، تغذیه، زمین و پیوستگی مدار بدون دست‌کاری حافظه ثبت شود؛
- فرمان یا Duty در کنار زاویه هدف و واقعی دیده شود؛
- سوکت، روغن داخل اتصال، آثار تعویض و توری قابل دسترس بررسی شود؛
- فرمان فعال کوتاه با دور، دما و محدودیت سازنده اجرا شود؛
- نتیجه به «فرمان و پاسخ در شرایط آزمون» محدود بماند.
همبستگی Cam و Crank با اسیلوسکوپ؛ شکل موج بدون مرجع، فاز را قطعی نمی‌کند
اسیلوسکوپ میتواند زمان‌بندی لبه‌های حسگر میل‌سوپاپ و میل‌لنگ را نسبت به هم نگه دارد، اما تفسیر به الگوی مرجع همان موتور، تعداد دندانه، سرعت، جهت و شرایط VVT نیاز دارد. جابه‌جایی سیگنال ممکن است از فاز مکانیکی، فیزر، حسگر، چرخ هدف یا نصب ناشی شود.
| ثبت لازم | چرا مهم است؟ | اشتباه رایج |
|---|---|---|
| کانال‌ها و نقطه اتصال | مشخص میکند کدام میل و کدام بانک دیده شده است | مقایسه دو موتور یا دو بانک متفاوت |
| دور و دمای ثبت | VVT و کشش زنجیر با شرایط تغییر می‌کنند | مقایسه Cranking با دور آرام گرم |
| فرمان VVT | فاز پایه از جابه‌جایی درخواستی جدا می‌شود | نسبت‌دادن هر اختلاف به پرش تایم |
| الگوی مرجع معتبر | موقعیت لبه‌ها و دندانه گمشده معنا پیدا میکند | حکم از روی شکل موج بدون مرجع |
| تکرار و پایداری | لقی، قطع متناوب یا نویز از آفست ثابت جدا می‌شود | نتیجه‌گیری از یک فریم کوتاه |
تسمه یا زنجیر تازه‌تعویض؛ نصب صحیح را از وجود فاکتور جدا کنید
فاکتور نشان می‌دهد اقدامی ثبت شده، نه اینکه فاز پایه، کشش، گشتاور بست‌ها یا مسیر روغن درست است. پس از تعمیر باید استارت سرد، صدای گذرا، کد تطابق، زاویه پایه و رفتار VVT در شرایط مجاز دوباره بررسی شود. شماره قطعه فقط در صورت مشاهده یا سند قابل تطبیق ثبت می‌شود.
| پس از تعمیر | شاهد | خروجی مجاز |
|---|---|---|
| استارت سرد | مدت خاموشی، صدای ثانیه نخست، فشار/چراغ روغن و دور | رفع یا تکرار رخداد در همان دامنه |
| فاز پایه | همبستگی، زاویه یا روش مرجع همان موتور | صحیح/نامشخص/نیازمند بازدید تخصصی |
| پاسخ VVT | هدف/واقعی، Duty و پایداری سرد و گرم | پاسخ مشاهده‌شده؛ نه ضمانت دوام آینده |
| نشتی و اتصال | قاب، سوکت، مسیر روغن و بست‌های قابل مشاهده | وضعیت فعلی بخش قابل دسترس |
| اسکن مجدد | Stored/Pending، Freeze Frame و شرایط بازپخش | عدم بازگشت فقط در شرایط آزموده‌شده |
ماتریس تصمیم خرید برای صدای تایم، کد تطابق و پاسخ VVT
| یافته | آزمون بعدی | ثبت در گزارش |
|---|---|---|
| صدای سرد بدون کد | مدت صدا، روغن، فشار و تکرار سرد/گرم | سرنخ مکانیکی/هیدرولیکی، بدون حکم قطعه |
| کد تطابق با موتور بی‌صدا | Freeze Frame، هدف/واقعی، مدار و همبستگی | یافته کنترلی فعال یا تاریخی |
| زاویه واقعی کند | OCV، روغن، فشار، دما و بانک مقابل | پاسخ کند در شرایط ثبت‌شده |
| تعمیر اخیر و Readiness ناقص | نسخه قبل، شرح تعمیر و بازپخش | اعتبار تعمیر هنوز کامل آزموده نشده |
| کوبش شدید یا فشار روغن مشکوک | توقف آزمون و ارجاع ایمن | ریسک فنی و محدودیت ادامه رانندگی آزمایشی |
نسخه نهایی یافته‌ها با راهنمای گزارش کارشناسی خودرو همگام می‌شود تا شرایط، ابزار و بخش‌های آزموده‌نشده مشخص بماند.
هم‌زمانی CMP/CKP و فشار درون‌سیلندر؛ تایم مکانیکی را از VVT و محدودیت اگزوز جدا کنید
صدای زنجیر، کدهای تطابق میل‌سوپاپ و میل‌لنگ، افت توان یا لرزش به‌تنهایی ثابت نمی‌کنند «تایم یک دندانه جابه‌جا شده» است. در کارشناسی پیش از خرید باید سه لایه مستقل ساخته شود: موقعیت نسبی سیگنال‌های CMP و CKP، رخدادهای مکانیکی سوپاپ در فشار درون‌سیلندر، و توانایی تنفس موتور در مسیر ورودی و اگزوز. فقط هم‌پوشانی این شواهد است که ارجاع برای بازدید تایم را موجه میکند.
آزمون رسمی Pico برای مقایسه CKP و CMP بر مشاهده موقعیت ثابت دو شکل موج نسبت به یکدیگر تکیه دارد. راهنمای فشار درون‌سیلندر هنگام Crank نیز رخدادهای سوپاپ را نسبت به TDC و BDC با داده همان سازنده مقایسه میکند. این دو آزمون مکمل‌اند؛ هیچ لبه عمومی، زاویه ثابت یا تصویر خودروی دیگر مرجع قطعی همه موتورها نیست.
پرسش آزمون را پیش از اتصال اسکوپ مشخص کنید
| پرسش خرید | ثبت مناسب | تأیید بعدی | نتیجه‌ای که هنوز مجاز نیست |
|---|---|---|---|
| آیا موقعیت CMP نسبت به CKP پایدار و مطابق مرجع همین موتور است؟ | دو کانال خام، چند چرخه کامل و Known-good همان کد موتور | تکرار سرد/گرم و کنترل VVT در وضعیت مرجع | اعلام کشیدگی زنجیر فقط از یک اسکرین‌شات |
| آیا رخداد باز و بسته‌شدن سوپاپ جابه‌جا شده است؟ | فشار درون‌سیلندر با مرجع TDC معتبر | مقایسه با داده سازنده یا سیلندر/خودروی همسان سالم | تبدیل شکل موج به «تعداد دندانه» بدون مرجع |
| آیا افت توان از محدودیت اگزوز است؟ | فشار سیلندر در کورس اگزوز یا فشار اگزوز تحت شرط ثبت‌شده | مقایسه با مشخصات سازنده و آزمون بار ایمن | متهم‌کردن تایم یا کاتالیست از خلأ دور آرام تنها |
| آیا تعمیر تایم معتبر است؟ | V0 تا V5 با فایل خام، دما، فرمان VVT و کدها | بازپخش هم‌شرایط پس از تعمیر | پذیرش صرفِ حذف صدا یا پاک‌شدن DTC |
گیت صفر؛ برق، روغن، دما و هویت موتور قبل از زاویه‌ها
CKP و CMP فقط وقتی قابل تفسیرند که سیگنال الکتریکی سالم، نرخ دوران پایدار و هویت موتور روشن باشد. افت ولتاژ، نویز بدنه، فاصله هوایی حسگر، چرخ دندانه‌دار آسیب‌دیده، نصب جابه‌جا، Endplay یا Runout میتواند لبه‌ها را جابه‌جا یا مخدوش کند. در موتور VVT نیز فشار و کیفیت روغن، دمای واقعی، وضعیت شیر کنترل روغن و حالت پارک فیزر باید ثبت شوند.
- VIN، کد موتور، نوع محرک تایم و شماره نرم‌افزار/کالیبراسیون ECU نگهداری شود؛
- ولتاژ KOEO و Crank، دور موتور و شکل خام هر دو کانال در فایل اصلی بماند؛
- نوع حسگر Hall یا القایی، تغذیه، زمین، دامنه و فاصله هوایی از روی اطلاعات همان خودرو بررسی شود؛
- سطح روغن، گرید اعلام‌شده، دما و سابقه تعویض یا تعمیر VVT به‌عنوان زمینه ثبت شود؛
- کدهای Current، Pending و History پیش از پاک‌کردن و Freeze-frame نگهداری شوند؛
- اگر صدای شدید، فشار روغن نامطمئن یا نوسان خطرناک وجود دارد، آزمون دوربالا انجام نشود.
راهنمای فشار روغن، پمپ و VVT برای گیت هیدرولیکی و دیاگ پیش از خرید برای حفظ هویت ماژول و نسخه پیش‌اسکن استفاده می‌شود.
Correlation یعنی رابطه لبه‌ها، نه اندازه‌گیری مستقیم طول زنجیر
در شکل موج دوکاناله، ابتدا مرجع تکرارشونده CKP مانند شکاف دندانه و سپس لبه یا الگوی شناخته‌شده CMP مشخص می‌شود. فاصله زاویه‌ای این دو فقط با تعداد دندانه درست، مقیاس ۷۲۰ درجه و مرجع سالم قابل خواندن است. اگر VVT فعال باشد، لبه CMP ممکن است با فرمان ECU حرکت کند؛ بنابراین شکل موج دور آرام بدون دانستن وضعیت فرمان، وضعیت Park/Lock و دمای روغن نمی‌تواند مستقیماً به کشیدگی زنجیر ترجمه شود.
- چند دور پایدار پس از Inrush استارت یا ناپایداری نخستین دور جدا شود؛
- شکل موج خام با دامنه کافی حفظ و فیلتر نرم‌افزاری افراطی خاموش باشد؛
- مرجع CKP، لبه CMP و جهت شمارش با اطلاعات سازنده تعیین شود؛
- بانک ۱ و بانک ۲ و میل ورودی/خروجی با نام صحیح ثبت شوند؛
- ثبت با Known-good همان موتور، کالیبراسیون و شرایط مقایسه شود؛
- اختلاف مشکوک در یک ثبت دوم و ترجیحاً سرد/گرم بازپخش گردد.
| الگوی مشاهده | احتمال‌های قابل بررسی | آزمون جداکننده |
|---|---|---|
| لبه CMP پایدار اما نسبت به مرجع همسان جابه‌جا | تایم مکانیکی، نصب چرخ هدف یا فیزر در وضعیت نادرست | وضعیت VVT مرجع و فشار درون‌سیلندر |
| لبه CMP بین چرخه‌ها می‌لرزد | نویز، فاصله حسگر، لقی محرک، فیزر یا فشار روغن | کنترل برق/روغن و ثبت هم‌زمان فرمان و پاسخ |
| شکاف CKP یا دامنه غیرعادی | چرخ هدف، Runout، Endplay، حسگر یا سیم‌کشی | بازدید چرخ هدف و سیگنال مستقل CKP |
| Correlation عادی ولی افت توان باقی است | تنفس موتور، سوپاپ، کمپرس، اگزوز یا کنترل سوخت | فشار درون‌سیلندر، ورودی/اگزوز و داده زنده |
فرمان و پاسخ VVT را روی یک خط زمانی بخوانید
در موتورهای VVT، «زاویه مطلوب» و «زاویه واقعی» باید همراه دور، بار، دمای روغن/آب، Duty شیر کنترل و فشار روغن خوانده شوند. تأخیر پاسخ میتواند از فیزر، شیر OCV، گرفتگی مسیر، لجن، فشار روغن، سیم‌کشی یا راهبرد ECU باشد. جابه‌جایی دائمی هم میتواند مکانیکی باشد، اما تا وقتی حالت پایه فیزر و مرجع همان موتور روشن نیست، نام قطعه قطعی گزارش نمی‌شود.
| مرحله | فرمان | پاسخ مورد مشاهده | مرز تفسیر |
|---|---|---|---|
| Crank/استارت سرد | حالت پایه یا راهبرد آغاز به کار | زمان Sync، صدای زمان‌دار و موقعیت اولیه | صدای چندثانیهای بدون فشار روغن و فایل خام کافی نیست |
| دور آرام گرم | زاویه هدف و Duty ثبت‌شده | پایداری زاویه واقعی و خطای دنبال‌کردن | یک Snapshot جای روند زمانی را نمی‌گیرد |
| تغییر کنترل‌شده دور/بار | تغییر هدف در محدوده مجاز | سرعت پاسخ، Overshoot و بازگشت | آزمون تهاجمی در محل یا با فشار روغن نامطمئن انجام نشود |
| Heat-soak و استارت مجدد | همان روش ثبت | تفاوت گرم با نسخه سرد | دو ابزار یا دو کالیبراسیون متفاوت مستقیم مقایسه نشوند |
فشار درون‌سیلندر، رخداد سوپاپ را به TDC متصل میکند
شکل موج فشار هنگام Crank یا دور آرام میتواند قله تراکم، جیب انبساط و گذارهای بازشدن سوپاپ اگزوز و ورودی را نشان دهد. این شواهد برای بررسی تایم مکانیکی و آب‌بندی مفیدند، اما نصب حسگر، صفرکردن، حجم شلنگ، مرجع TDC و شرایط موتور بر نتیجه اثر دارند. راهنمای آموزشی Pico درباره آزمون کمپرس تقارن برج‌های فشار و رخدادهای سوپاپ را در کنار سلامت مکانیکی تحلیل میکند.
| ویژگی موج | پرسش | عامل مخدوش‌کننده |
|---|---|---|
| قله تراکم نسبت به TDC | مرجع زاویه و آب‌بندی صحیح است؟ | TDC اشتباه، شلنگ، سرعت Crank و نشتی ابزار |
| گذار بازشدن اگزوز | رخداد سوپاپ با داده همان موتور هم‌خوان است؟ | لقی سوپاپ، بادامک، فیزر و مرجع غلط |
| جیب انبساط | سیلندر خلأ را نگه می‌دارد؟ | نشتی رینگ/سوپاپ و زمان‌بندی |
| فشار کورس اگزوز | مسیر خروجی آزاد است؟ | طراحی موتور، دور/بار و محل محدودیت |
هیچ زاویه عمومی برای بازشدن سوپاپ یا فشار مطلق ثابت میان همه موتورها استفاده نمی‌شود. نتیجه با داده سازنده یا Known-good همسان نوشته و اگر دسترسی به مرجع وجود ندارد، به‌صورت «ناهم‌خوانی نیازمند تأیید» باقی می‌ماند.
محدودیت اگزوز میتواند افت توان و حتی شکل موج گمراه‌کننده بسازد
در کورس اگزوز، فشار سیلندر باید متناسب با طراحی موتور به سمت فشار مسیر خروجی حرکت کند. افزایش غیرعادی فشار در این بازه یا در اندازه‌گیری مستقیم اگزوز میتواند محدودیت کاتالیست، صداخفه‌کن یا DPF را مطرح کند. آزمون رسمی Snap فشار درون‌سیلندر قله‌های میانی زمان بازبودن سوپاپ اگزوز را با Back pressure مرتبط می‌داند و تأکید میکند مقادیر باید با داده سازنده سنجیده شوند.
- خلأ منیفولد، فشار اگزوز و داده MAF/MAP فقط در شرط دور و بار ثبت‌شده مقایسه شوند؛
- Misfire، VVT، افت بوست و محدودیت خروجی ممکن است نشانههای مشترک بسازند؛
- فشار بالا در Tailpipe محل دقیق گرفتگی را به‌تنهایی تعیین نمی‌کند؛
- بازکردن حسگر، اتصال ابزار به اگزوز داغ یا Forced Regeneration خارج از بازدید ایمن است؛
- افت توان بدون مرجع و بدون تکرار به نام تایم، توربو یا کاتالیست قطعی نوشته نشود.
ماتریس ارجاع؛ چه زمانی بازدید تعمیرگاهی لازم است؟
| ترکیب شواهد | نتیجه قابل گزارش | گام بعدی |
|---|---|---|
| Correlation مطابق مرجع، فشار و تنفس عادی در همان شرایط | ناهم‌زمانی قابل مشاهده تأیید نشد | نشانههای باقی‌مانده در احتراق، پایه یا متعلقات دنبال شوند |
| Correlation جابه‌جا، VVT در حالت مرجع و رخداد فشار نیز جابه‌جا | ریسک تایم مکانیکی تقویت شد | بازدید علائم مکانیکی و اطلاعات تعمیر همان موتور |
| Correlation متغیر همراه فشار روغن/فرمان VVT نامعتبر | گیت هیدرولیکی یا کنترلی رد شد | ابتدا روغن، OCV، برق و فیزر بررسی شوند |
| Correlation عادی، فشار کورس اگزوز یا Back pressure غیرعادی | ریسک محدودیت تنفس مطرح است | آزمون سازنده برای محل و شدت محدودیت |
| فایل خام یا Known-good همسان موجود نیست | سطح اطمینان محدود است | ثبت استاندارد و مرجع معتبر تهیه شود |
اعتبار تعمیر را با V0 تا V5، نه با پاک‌شدن صدا، بسنجید
| نسخه | مدرک لازم | پرسش |
|---|---|---|
| V0 | استارت سرد/گرم، صدا، دما، روغن، کدها و شکایت | پیش از هر دست‌کاری چه رخ می‌داد؟ |
| V1 | فایل خام CKP/CMP، زاویه مطلوب/واقعی و فشار | ناهم‌خوانی اولیه قابل بازبینی است؟ |
| V2 | مرجع همان موتور و کنترل برق/هیدرولیک | گیت سنسور و VVT عبور کرده است؟ |
| V3 | بازدید مکانیکی، علائم، قطعات و اندازه‌گیری‌ها | علت اعلام‌شده با شاهد واقعی منطبق است؟ |
| V4 | فاکتور، روش مونتاژ و فایل پس از تعمیر | چه چیزی تغییر کرد و چگونه کنترل شد؟ |
| V5 | بازپخش سرد، گرم، Heat-soak و رانندگی مجاز | نشانه در شرایط اولیه بازمی‌گردد؟ |
تعویض زنجیر، فیزر، حسگر یا کاتالیست بدون V0 مقایسه کامل قبل و بعد را ممکن نمی‌کند. نبود کد یا کاهش صدا فقط مشاهده همان لحظه است. نتیجه باید در گزارش کارشناسی قابل بازبینی با فایل خام، نسخه شرایط و محدودیت آزمون تحویل شود.
دسته‌موتور و NVH؛ لرزش احتراق را از انتقال لرزش به اتاق جدا کنید
NVH مخفف Noise، Vibration و Harshness است؛ سه خروجی مرتبط اما یکسان نیستند. موتور سالم نیز پالس گشتاور و نیروهای اینرسی تولید میکند و دسته‌موتور وظیفه دارد حرکت مجموعه را کنترل و انتقال بخشی از این انرژی به اتاق را محدود کند. بنابراین «لرزش کابین» به‌تنهایی نه خرابی موتور را ثابت میکند و نه خرابی دسته‌موتور را.
ابتدا منبع، مسیر انتقال و نقطه احساس را جدا ثبت کنید
| لایه | پرسش | شاهد لازم |
|---|---|---|
| منبع | نیرو از احتراق، دوران موتور، گیربکس، چرخ یا بدنه می‌آید؟ | دور موتور، سرعت خودرو، بار، کد و شرایط رخداد |
| مسیر انتقال | کدام پایه، بوش، ساب‌فریم، اگزوز یا شیلنگ نیرو را عبور می‌دهد؟ | حرکت نسبی، تماس، پیش‌بار، بست و آثار ساییدگی |
| گیرنده | لرزش روی فرمان، صندلی، کف، پدال یا بدنه حس می‌شود؟ | جهت، شدت مقایسه‌ای و وضعیت مصرف‌کننده‌ها |
| شرط | رخداد در سرد/گرم، P/N، D/R، بار کولر یا حرکت است؟ | نسخه زمانی و بازپخش همان حالت بدون ایجاد خطر |
محل احساس‌شدن لزوماً محل تولید نیست. یک تماس کوچک اگزوز با بدنه یا پیش‌بار اشتباه دسته‌موتور میتواند پالس عادی را در کابین بزرگ کند؛ در مقابل Misfire واقعی ممکن است با دسته‌موتور سالم نیز لرزش بسازد.
Order را با دور موتور یا دور چرخ هم‌مرجع کنید
در تحلیل مرتبه‌ای، فرکانس رخداد نسبت به سرعت دوران سنجیده می‌شود. اگر قله با دور موتور حرکت کند، مسیرهای موتور، احتراق، فلایویل، پولی و متعلقات پررنگ‌تر میشوند؛ اگر با سرعت خودرو تغییر کند، تایر، چرخ، پلوس، گاردان و مسیر جاده مهم‌ترند. تعداد سیلندر، آرایش موتور، سامانه قطع سیلندر و طراحی پایه‌ها اجازه ساختن یک عدد عمومی برای همه خودروها را نمی‌دهد.
- دور موتور و سرعت باید از یک خط زمانی نزدیک با رخداد ثبت شوند؛
- قله فرکانسی بدون نرخ نمونهبرداری، جهت حسگر و محل نصب برای نتیجه قطعی کافی نیست؛
- هارمونیک میتواند از غیرخطی‌بودن پایه، تماس بدنه یا منبع ثانویه ساخته شود؛
- در خودروی هیبریدی، روشن و خاموش‌شدن موتور احتراقی و تغییر سهم موتور برقی باید نسخه‌بندی شود؛
- لرزش وابسته به سطح مسیر با آزمون توقف یا مسیر مرجع از لرزش مجموعه قدرت جدا می‌شود.
P/N، D/R و بار مصرف‌کننده‌ها؛ ماتریس توقف ایمن بسازید
مقایسه حالت‌ها برای تغییر جهت گشتاور و بار مفید است، اما Power-brake، گازدادن شدید یا نگه‌داشتن خودرو زیر بار در پارکینگ بسته روش ایمن کارشناسی نیست. ترمز، فضای جلو و عقب، تهویه، دمای گیربکس و دستور سازنده باید رعایت شوند.
| حالت | ثبت هم‌زمان | برداشت محدود |
|---|---|---|
| P یا N | دور هدف/واقعی، مصرف‌کننده‌ها، Misfire و لرزش اتاق | خط مبنای بدون بار انتقالی نسبی ساخته می‌شود |
| D با ترمز نگه‌دارنده | زمان کوتاه، دور، بار، حرکت مجموعه و دمای گیربکس | افزایش لرزش میتواند پایه، کنترل دور یا گیربکس را مطرح کند |
| R | تغییر جهت گشتاور، ضربه، تماس اگزوز و حرکت نسبی | تفاوت جهت برای مسیر پایه‌ها مفید است، نه حکم یک قطعه |
| کولر/بار برقی/فرمان | فرمان کمپرسور یا ژنراتور، دور هدف و پاسخ ECU | افت دور، احتراق و ظرفیت جداسازی پایه باید جدا شوند |
اگر ترمز، تهویه، سطح یا فضای اطراف ایمن نیست، این ماتریس ناقص گزارش و خودرو برای آزمون مناسب منتقل می‌شود.
Torque Roll؛ حرکت مجموعه را بدون آزمون خشن ببینید
با تغییر کنترل‌شده جهت گشتاور، موتور و گیربکس نسبت به بدنه حرکت می‌کنند. مقدار مجاز وابسته به طراحی است و با نگاه از یک خودرو دیگر تعیین نمی‌شود. پارگی لاستیک، جداشدگی، نشست، برخورد فلزی، نشتی پایه هیدرولیکی و کشیدگی شیلنگ/سیم شاهدهای متفاوت‌اند.
- پایه‌ها، براکت، پیچ، واشر و آثار بازشدن در حالت بدون بار ثبت شوند.
- حرکت از زاویه ایمن و خارج از مسیر فن، تسمه و چرخ مشاهده شود.
- تغییر P/N به D/R کوتاه و کنترل‌شده باشد؛ گازدادن یا نگه‌داشتن طولانی حذف شود.
- حرکت مجموعه با تماس اگزوز، سینی، رام، شیلنگ و دسته‌سیم تطبیق داده شود.
- پس از تعمیر، همان جهت، دما و بار با V0 مقایسه شود؛ «کمتر به نظر می‌رسد» بدون شرایط مشابه کافی نیست.
لاستیکی، هیدرولیکی، وکیومی یا فعال؛ نوع دسته‌موتور مسیر آزمون را عوض میکند
پایه ساده لاستیکی با پارگی، نشست و سختی انتقالی بررسی می‌شود. پایه هیدرولیکی میتواند نشتی یا افت میرایی داخلی داشته باشد. برخی پایه‌ها با خلأ، شیر برقی یا عملگر فعال در دور و بارهای مختلف سختی خود را تغییر می‌دهند. نبود نشتی ظاهری، عملکرد داخلی یا فرمان صحیح را ثابت نمی‌کند.
| نوع/سامانه | شاهد کنترلی | مرز نتیجه |
|---|---|---|
| لاستیکی | ترک، جداشدگی، نشست، تماس و پیش‌بار | ترک سطحی با جدایی باربر یکسان نیست |
| هیدرولیکی | اثر سیال، نشست، پاسخ سرد/گرم و قطعه مرجع | خشکی ظاهر، افت میرایی داخلی را رد نمی‌کند |
| وکیومی/سوئیچ‌شونده | شیلنگ، شیر، فرمان، نشتی و تغییر حالت | وجود خلأ در یک لحظه، عملکرد همه حالت‌ها را ثابت نمی‌کند |
| فعال/برقی | تغذیه، زمین، فرمان، کد، جریان و پاسخ NVH | فرمان اسکنر با حرکت یا نیروی واقعی یکسان نیست |
شماره قطعه و تیپ خودرو مهم‌اند؛ پایه با ظاهر مشابه میتواند سختی، ارتفاع یا منطق کنترل متفاوت داشته باشد.
Misfire یا دسته‌موتور؛ ناهماهنگی احتراق را با تقویت انتقال اشتباه نکنید
Misfire میتواند دور و سرعت زاویه‌ای میل‌لنگ را ناهماهنگ کند، درحالی‌که پایه خراب ممکن است پالس‌های عادی را بزرگ‌تر به اتاق منتقل کند. هر دو نیز میتوانند هم‌زمان وجود داشته باشند. برای تفکیک، دور هدف/واقعی، شمارنده Misfire، Lambda و Trim، کیفیت احتراق و تغییر لرزش میان نقاط بدنه کنار هم قرار می‌گیرند.
| الگو | فرضیه پررنگ‌تر | کنترل متقاطع |
|---|---|---|
| دور/احتراق ناپایدار و لرزش هم‌زمان | مسیر احتراق یا کنترل دور باز است | Misfire Counter، Lambda، Trim، شمع/کوئل و کمپرس |
| دور پایدار ولی انتقال شدید به کابین | پایه، تماس یا پیش‌بار مطرح می‌شود | حرکت نسبی، نقاط گیرنده و تماس اگزوز/ساب‌فریم |
| فقط D یا R متفاوت است | جهت گشتاور، پایه گیربکس یا تماس جهت‌دار | مقایسه کوتاه P/N-D-R و Torque Roll |
| فقط سرد یا پس از Heat-soak | میرایی هیدرولیکی، دور سرد، فرمان پایه یا احتراق حرارتی | نسخه سرد/گرم با داده ECU و وضعیت پایه |
راهنمای تفکیک احتراق در بررسی Misfire، MAF/MAP و Fuel Trim و آزمون مکانیکی موتور در کارشناسی فنی موتور آمده است.
پایه گیربکس، ساب‌فریم و اگزوز؛ مسیرهای انتقال ثانویه را حذف کنید
تعویض یک پایه میتواند ارتفاع و پیش‌بار مجموعه را تغییر دهد و تماس تازه در اگزوز، محافظ حرارتی، سینی، رام یا شیلنگ بسازد. بوش ساب‌فریم، پایه گیربکس، براکت ترک‌خورده و پیچ با گشتاور یا ترتیب نامناسب نیز میتوانند همان علامت را تقلید کنند.
- فاصله اگزوز و محافظ‌ها در سرد، D/R و Heat-soak مقایسه شود؛
- براکت و محل پیچ برای ترک، رنگ تازه، واشر اضافه و جابه‌جایی بررسی شود؛
- پایه تازه با شماره قطعه، جهت نصب و وضعیت نشست سایر پایه‌ها تطبیق داده شود؛
- ساب‌فریم جابه‌جا یا ضربه‌خورده با هندسه و آثار تعمیر بدنه پیوند داده شود؛
- صدای تقه شروع حرکت با لقی انتقال قدرت و پایه جداگانه بررسی شود.
برای پلوس، گاردان و لقی انتقال نیرو از راهنمای کارشناسی انتقال قدرت استفاده می‌شود.
گوشی و شتاب‌سنج ابزار مقایسه‌اند، نه دستگاه صدور حکم
گوشی میتواند برای ثبت زمان، جهت و مقایسه قبل/بعد مفید باشد؛ اما کنترل خودکار بهره، فیلتر نرم‌افزار، نرخ نمونهبرداری، محل قرارگیری و رزنانس قاب نتیجه را تغییر می‌دهند. فایل دو جلسه فقط وقتی مقایسه می‌شود که جهت دستگاه، محل، دور، بار، دما و وضعیت مصرف‌کننده‌ها نزدیک باشند.
- فایل اصلی بدون پیام‌رسان و تغییر سرعت نگهداری شود؛
- هم‌زمان دور موتور یا سرعت خودرو در تصویر/یادداشت ثبت شود؛
- گوشی روی قطعه متحرک، موتور یا مسیر ایربگ قرار نگیرد؛
- قله طیفی بدون کالیبراسیون و زمینه به «قطعه خراب» تبدیل نشود؛
- نتیجه گوشی با مشاهده مکانیکی، داده ECU و آزمون کنترل‌شده تأیید شود.
اعتبارسنجی تعمیر دسته‌موتور و NVH؛ V0 تا V5
- V0: سرد/گرم، دور، دنده، بار، محل احساس، صدا، Misfire و تصویر حرکت مجموعه.
- V1: روش آزمون، سطح، جهت حسگر، مدت و معیار توقف.
- V2: پایه/براکت، شماره قطعه، نشتی، پارگی، تماس و آثار بازشدن.
- V3: قطعات تعویضی، ترتیب بستن، تراز مجموعه، پیچ و عملیات ساب‌فریم/اگزوز.
- V4: بازپخش P/N-D-R و بار مصرف‌کننده‌ها در دمای مشابه.
- V5: خاموشی کافی، استارت سرد، Heat-soak و آزمون جاده‌ای ایمن در صورت نیاز.
اگر V0 وجود ندارد یا تعمیر با تعویض چند قطعه و ریست کد همراه بوده، وضعیت فعلی گزارش می‌شود اما علت قبلی و درصد بهبود قطعی ساخته نمی‌شود. با حرکت شدید مجموعه، تماس خطرناک، صدای کوبش، هشدار گیربکس یا Misfire شدید، آزمون زیر بار متوقف می‌شود.
پولی دمپر، فلایویل و ارتعاش پیچشی؛ لرزش دورانی را از نابالانسی جدا کنید
میل‌لنگ در هر سیکل احتراق با گشتاور یکنواخت نمی‌چرخد؛ سرعت زاویه‌ای آن اندکی شتاب و افت میکند و مجموعه برای کنترل این نوسان از اجزایی مانند پولی دمپر در جلوی موتور و فلایویل یا فلایویل دومجرمی در سمت گیربکس استفاده میکند. این «ارتعاش پیچشی» با تاب شعاعی پولی، نابالانسی یک قطعه، Misfire یا خرابی دسته‌موتور یک مفهوم نیست. در کارشناسی پیش از خرید باید ابتدا نوع حرکت، محل و شرط رخداد ثبت شود و سپس قطعه متهم شود.
پیچش، تاب شعاعی و حرکت محوری سه شاهد متفاوت‌اند
| نوع حرکت | تعریف عملی | نمونه شاهد | مرز نتیجه |
|---|---|---|---|
| پیچشی | تغییر لحظهای زاویه و سرعت دوران حول محور | Order وابسته به دور، پاسخ دمپر و رفتار انتقال نیرو | با نگاه مستقیم به لبه پولی همیشه دیده نمی‌شود |
| شعاعی | مرکز هندسی قطعه هنگام دوران از محور فاصله می‌گیرد | Runout لبه یا شیار نسبت به مرجع ثابت | حرکت تسمه یا لرزش دوربین جای اندازه‌گیری نیست |
| محوری | قطعه یا میل‌لنگ در راستای محور جلو و عقب می‌رود | Endplay، تغییر با کلاچ و مقایسه با مشخصات همان موتور | حرکت ظاهری پوسته لاستیکی، Endplay را ثابت نمی‌کند |
| نابالانسی | توزیع جرم نسبت به محور یکنواخت نیست | قله هم‌مرتبه با دور و تکرار در بارهای مختلف | Misfire و پایه سخت میتوانند الگوی مشابه بسازند |
بنابراین عبارت‌هایی مانند «پولی تاب دارد» یا «فلایویل بالانس نیست» بدون مشخص‌کردن نوع حرکت، نقطه مرجع و روش اندازه‌گیری برای تصمیم خرید کافی نیستند.
نقشه جلو و عقب موتور؛ منبع را با مسیر انتقال اشتباه نکنید
| سمت/سامانه | اجزای محتمل | آزمون کنترل‌شده | شاهد مکمل |
|---|---|---|---|
| جلوی موتور | پولی دمپر، تسمه، کشنده، هرزگرد، پولی یک‌طرفه دینام | مشاهده سرد/گرم و تغییر بار مصرف‌کننده‌ها | مسیر تسمه، حرکت کشنده، آلودگی و Runout مرجع |
| عقب موتور دستی | فلایویل صلب یا دومجرمی، دیسک، صفحه و بلبرینگ | تغییر کنترل‌شده با وضعیت کلاچ و دور | صدای Bellhousing، Drag/Judder و سابقه تعمیر |
| عقب موتور اتومات | Flexplate، پیچ‌ها، مبدل گشتاور و بوش/پمپ | P/N و D/R کوتاه و ایمن بدون Power-brake | صدای دورانی، نشتی، کد و شرایط دمایی |
| مسیر بدنه | دسته‌موتور، پایه گیربکس، اگزوز و ساب‌فریم | Torque Roll محدود و مقایسه نقاط گیرنده | تماس، نشست، پیش‌بار و جهت انتقال |
صدایی که از سمت تسمه شنیده می‌شود میتواند از حرکت کشنده در پاسخ به نوسان دور باشد، نه الزاماً خود کشنده. صدای نزدیک پوسته گیربکس نیز ممکن است از Misfire، لقی انتقال قدرت یا تماس اگزوز تقویت شده باشد.
پولی دمپر یا Harmonic Balancer را از هر پولی میل‌لنگی جدا کنید
در بسیاری از طراحی‌ها، پولی دمپر از هاب داخلی، حلقه بیرونی و یک لایه الاستومری میان آن‌ها ساخته می‌شود؛ اما معماری همه خودروها یکسان نیست. ترک ریز، تغییرشکل، بیرون‌زدگی، جداشدگی لاستیک، جابه‌جایی علامت‌های مرجع یا اثر تماس میتواند مهم باشد. بررسی فقط از روبه‌رو کافی نیست، چون بخش نزدیک موتور ممکن است گرما و آلودگی بیشتری دیده باشد.
- شماره قطعه و معماری پولی با کد موتور و تجهیزات خودرو تطبیق داده شود؛
- سطح جلو و عقب، شیار تسمه، الاستومر، آثار روغن و تماس تصویربرداری شود؛
- علامت رنگی کارخانه یا تعمیرگاه با خط شاخص اندازه‌گیری اشتباه نشود؛
- ترک سطحی، جداشدگی باربر و جابه‌جایی زاویه‌ای در سه ردیف جدا ثبت شوند؛
- گشتاور و روش بستن پیچ مرکزی از دستور همان موتور گرفته شود و عدد عمومی ساخته نشود؛
- روشن‌کردن موتور بدون تسمه یا بازکردن قطعه در بازدید سیار به‌عنوان آزمون عادی انجام نشود.
Runout پولی؛ مرجع ثابت، سطح صحیح و خطای دید را کنترل کنید
فیلم تلفن همراه میتواند رخداد را مستند کند، اما Rolling Shutter، زاویه دوربین، علامت‌های روی پولی و حرکت خود موتور تاب کاذب می‌سازند. برای نتیجه اندازه‌گیری باید سطح مورد سنجش، مرجع ثابت، ابزار و وضعیت موتور مشخص باشند. مقدار مجاز نیز وابسته به قطعه و سازنده است.
- ابتدا آلودگی، زنگ، آسیب شیار و جاگیری تسمه بررسی شود.
- حرکت کل موتور نسبت به بدنه از حرکت حلقه پولی نسبت به هاب جدا شود.
- Runout شعاعی و محوری روی سطحی که سازنده تعریف کرده اندازه‌گیری شود.
- چند دور کامل ثبت و نقطه بیشینه تکرارپذیر علامت‌گذاری شود.
- نتیجه با مشخصات همان شماره قطعه، نه یک عدد اینترنتی عمومی، مقایسه شود.
اگر دسترسی ایمن یا مرجع اندازه‌گیری وجود ندارد، گزارش باید «تاب ظاهری نیازمند اندازه‌گیری» بنویسد؛ نه اینکه قطعه را قطعی خراب اعلام کند.
حرکت کشنده و پولی یک‌طرفه دینام؛ پاسخ سامانه را کنار دمپر بخوانید
نوسان مسیر تسمه ممکن است از دمپر، کشنده، هرزگرد، پولی یک‌طرفه دینام، کمپرسور یا ناهماهنگی احتراق آغاز شود. تعویض تنها قطعه‌ای که بیشتر حرکت میکند همیشه علت را رفع نمی‌کند. مقایسه در دور آرام سرد، دور آرام گرم و تغییر کنترل‌شده بار برقی/کولر به محدودکردن فرضیه کمک میکند.
| شاهد | فرضیه باز | کنترل متقاطع |
|---|---|---|
| حرکت زیاد کشنده با دور پایدار | دمپر، OAP، ناهماهنگی یا خود کشنده | مسیر تسمه، هم‌راستایی، پاسخ OAP و Runout |
| حرکت هم‌زمان با افت دور/Misfire | نوسان گشتاور احتراق | شمارنده Misfire، Lambda، Trim و کمپرس |
| تغییر فقط با کمپرسور یا بار برقی | عضو بارگذار یا ظرفیت کنترل سامانه | فرمان/پاسخ کمپرسور، جریان ژنراتور و دور هدف |
| صدای پس از تعمیر تسمه | مسیر، کشش، پیچ، هم‌راستایی یا قطعه نامنطبق | شماره قطعه، دستور نصب و نسخه قبل/بعد |
فلایویل صلب، DMF، Flexplate و مبدل گشتاور را یکسان ننامید
در گیربکس دستی ممکن است فلایویل صلب یا دومجرمی وجود داشته باشد. در بسیاری از اتومات‌ها Flexplate موتور را به مبدل گشتاور متصل میکند و در بعضی گیربکس‌های دوکلاچه نیز معماری دمپر و فلایویل ویژه همان سامانه است. آزمون و حدود یک نوع را نمی‌توان به نوع دیگر تعمیم داد.
- فلایویل صلب: سطح اصطکاک، ترک/Heat Spot، Runout، دندانه استارت و پیچ‌ها مهم‌اند؛
- DMF: جرم اولیه و ثانویه، فنرهای قوسی، یاتاقان و اصطکاک داخلی باهم ارزیابی میشوند؛
- Flexplate: ترک اطراف پیچ یا سوراخ، نصب مبدل، Runout و صدای دورانی مطرح است؛
- دمپر DCT: روش ریست یا قفل و ابزار میتواند وابسته به گیربکس و شماره قطعه باشد؛
- مبدل گشتاور: Shudder قفل‌کن، کد، فشار/دمای روغن و شرایط بار جدا از DMF بررسی میشوند.
برای معماری انتقال نیرو و تفکیک صدای زیر بار، راهنمای کارشناسی گیربکس، پلوس و دیفرانسیل مرجع داخلی مرتبط است.
DMF؛ زاویه آزاد و Rock فقط با مقدار مرجع همان قطعه معنا دارند
چرخش نسبی میان دو جرم و مقدار اندکی حرکت کج‌شونده میتواند بخشی از طراحی باشد. صرف مشاهده حرکت، شنیدن صدای دستی یا مقایسه با DMF خودروی دیگر خرابی را ثابت نمی‌کند. بررسی حرفه‌ای، وضعیت سطح اصطکاک و دندانه استارت را کنار زاویه Freeplay، Bearing Rock و مقدار مرجع کاتالوگ همان قطعه قرار می‌دهد.
| بررسی | چه چیزی ثبت شود؟ | خطای رایج |
|---|---|---|
| Freeplay زاویه‌ای | روش ابزار، تعداد دندانه/زاویه و مرجع همان شماره | قضاوت «زیاد است» بدون مقدار مرجع |
| Rock یا Tilt | نقطه اعمال نیرو، ابزار و حد سازنده | یکی‌گرفتن حرکت طراحی‌شده با خرابی یاتاقان |
| سطح اصطکاک | ترک، نقاط داغ، آلودگی و آثار لغزش | ماشین‌کاری یا سنباده بدون اجازه سازنده |
| فنر/اصطکاک داخلی | نرمی، گیر، صدای غیرعادی و محدوده حرکت | چرخاندن دستی بدون شرایط و ابزار صحیح |
| دندانه و سنسور | آسیب، نسخه Start-stop و جهت حلقه مرجع | نصب قطعه مشابه اما نامنطبق |
اگر گیربکس باز نشده و اندازه‌گیری معتبر در دسترس نیست، نتیجه باید در سطح نشانه و نیاز به بازبینی تخصصی بماند.
لحظه روشن و خاموش‌شدن، دور آرام و شروع حرکت را جدا نسخه‌بندی کنید
DMF و پولی دمپر در گذر از دورهای پایین و تغییر ناگهانی گشتاور رفتار متفاوتی از دور ثابت دارند. صدای کوتاه استارت، خاموش‌شدن، دور آرام گرم، درگیری کلاچ و رهاکردن گاز نباید در یک عنوان کلی «صدای فلایویل» ادغام شوند.
| نسخه | ثبت هم‌زمان | فرضیه‌های باز |
|---|---|---|
| استارت سرد | دور، زمان تا پایدارشدن، باتری، Misfire و سمت صدا | استارت، تایم، دمپر، DMF یا احتراق سرد |
| خاموش‌شدن | لرزش بدنه، ضربه، دنده/کلاچ و تماس اگزوز | DMF، پایه، لقی انتقال یا Shut-down control |
| دور آرام گرم | دور هدف/واقعی، بار مصرف‌کننده، دما و Bellhousing | DMF، پایه، Misfire، OAP یا متعلقات |
| شروع حرکت | دور، نقطه درگیری، Judder، شیب و دمای کلاچ | دیسک/صفحه، آلودگی، DMF، پایه یا تکنیک راننده |
آزمون تکرار صدا نباید شامل نیم‌کلاچ طولانی، Power-brake یا نگه‌داشتن خودرو زیر بار نامتعارف باشد.
Endplay میل‌لنگ و یاتاقان تراست را با DMF اشتباه نکنید
تغییر وضعیت کلاچ میتواند بار محوری میل‌لنگ را عوض کند. اگر صدا یا حرکت با فشردن پدال تغییر میکند، بلبرینگ کلاچ، شفت ورودی، مجموعه کلاچ، DMF و Endplay همگی در فهرست می‌مانند. مشاهده حرکت پولی جلوی موتور هنگام کلاچ‌گیری فقط یک نشانه است و بدون اندازه‌گیری نسبت به مرجع سازنده، خرابی یاتاقان تراست را قطعی نمی‌کند.
- حرکت محوری با موتور خاموش و روش ایمن سازنده اندازه‌گیری شود؛
- محل مرجع ساعت اندازه‌گیری و نیروی اعمالی ثبت شود؛
- مقدار با مشخصات همان کد موتور و وضعیت مونتاژ مقایسه شود؛
- روغن، براده، فشار روغن و سابقه تعمیر موتور شواهد مکمل‌اند؛
- با حرکت آشکار غیرعادی یا صدای شدید، آزمون روشن زیر بار متوقف می‌شود.
برای ارتباط فشار و مدار روغن با یاتاقان‌ها، راهنمای فشار روغن موتور و برای تفکیک Misfire، راهنمای شمع، کوئل و Fuel Trim استفاده میشوند.
اعتبارسنجی تعمیر پولی، فلایویل و دمپر؛ V0 تا V5
- V0: صدای سرد/گرم، دور، دنده/کلاچ، بار، سمت رخداد، Runout ظاهری و کدها پیش از دست‌کاری.
- V1: روش اندازه‌گیری، ابزار، نقطه مرجع، مشخصات قطعه و معیار توقف.
- V2: تصویر جلو/عقب پولی یا فلایویل، الاستومر، سطح اصطکاک، دندانه، پیچ و آلودگی.
- V3: شماره قطعه، پیچ‌های مصرفی/قابل‌استفاده، روش بستن، تراز و عملیات وابسته.
- V4: بازپخش همان استارت، خاموشی، دور، بار و شروع حرکت در شرایط نزدیک.
- V5: خاموشی کافی، استارت سرد بعدی، Heat-soak و مسیر کنترل‌شده بدون بارگذاری خشن.
فاکتور تعویض، صدای کمتر یا ظاهر تازه به‌تنهایی نصب صحیح و رفع علت را ثابت نمی‌کند. اگر همراه پولی، تسمه و کشنده یا همراه DMF، دیسک و صفحه هم‌زمان عوض شده‌اند، سهم هر قطعه از بهبود قطعی اعلام نمی‌شود. نتیجه باید آنچه اندازه‌گیری شده، آنچه فقط مشاهده شده و آنچه به بازکردن تخصصی نیاز دارد را جدا نگه دارد.
سؤالات متداول درباره صدای خودرو
آیا هر صدای تازهای نشانه خرابی جدی است؟
خیر. بعضی صداها از قطعات جانبی یا شرایط محیطی ایجاد میشوند، اما صدای تازه باید با زمان، محل و نشانههای همراه بررسی شود.
صدای تقتق موتور همیشه از سوپاپ است؟
خیر. روغنکاری، انژکتور، متعلقات و اجزای دیگر نیز میتوانند صدای مشابه ایجاد کنند. تشخیص به محل و شرایط صدا وابسته است.
آیا زوزه با سرعت حتماً از بلبرینگ چرخ است؟
خیر. لاستیک، دیفرانسیل و اجزای انتقال قدرت نیز میتوانند زوزه ایجاد کنند و باید مقایسه شوند.
آیا دیاگ میتواند علت صدای مکانیکی را قطعی مشخص کند؟
خیر. دیاگ فقط دادههای سامانههای الکترونیکی را میخواند و بسیاری از صداهای مکانیکی کد خطا ندارند.
چه زمانی نباید به رانندگی ادامه داد؟
وقتی صدا شدید و ناگهانی است یا با افت فشار روغن، افزایش دما، اختلال ترمز، لرزش شدید، بوی سوخت یا دود همراه شده، توقف در محل امن ضروری است.
آیا فایل صوتی برای تشخیص کافی است؟
معمولاً نه. فایل صوتی سرنخ ایجاد میکند، اما جهت، شرایط ایجاد صدا و مشاهده خودرو برای تشخیص دقیقتر لازماند.
آیا صدای چندثانیهای استارت سرد، خرابی زنجیر تایم را قطعی میکند؟
خیر. مدت خاموشی، روغن، کشنده، VVT، دما و دادههای مرتبط باید بررسی شوند. صدا سرنخ است و بدون شواهد مکمل حکم قطعی برای تعویض زنجیر نیست.
آیا برای تشخیص صدای متعلقات می‌توان تسمه را در محل باز کرد؟
در بازدید عمومی خیر. کار نزدیک قطعات چرخان یا بازکردن تسمه و قاب باید در محیط تخصصی و با روش ایمن همان خودرو انجام شود؛ گزارش فقط آزمون‌های بی‌خطر و نیاز ارجاع را ثبت میکند.
آیا کد تطابق میل‌لنگ و میل‌سوپاپ یعنی زنجیر تایم پریده است؟
خیر. فاز مکانیکی، VVT، فشار و مسیر روغن، OCV، حسگرها، چرخ هدف، سیم‌کشی و شرایط ثبت کد باید تفکیک شوند. کد مسیر بررسی را مشخص میکند، نه قطعه قطعی را.
آیا اختلاف زاویه هدف و واقعی VVT همیشه خرابی فیزر است؟
خیر. تأخیر طبیعی گذار، دما، روغن، فشار، OCV، نرخ نمونهبرداری ابزار و مرجع PID روی اختلاف اثر دارند. روند پاسخ و پایداری در شرایط مشخص مهمتر از یک عدد لحظهای است.
جمع‌بندی
برای تشخیص صدای خودرو، نوع صدا فقط شروع کار است. زمان ایجاد، محل، ارتباط با دور موتور یا سرعت و نشانههای همراه باید ثبت شوند. اگر صدا با هشدار یا تغییر عملکرد همراه است، آزمون بیشتر را متوقف کنید و خودرو را در شرایط ایمن بررسی کنید. برای هماهنگی بازدید جامع می‌توانید صفحه کارشناسی خودرو در تهران را ببینید.
